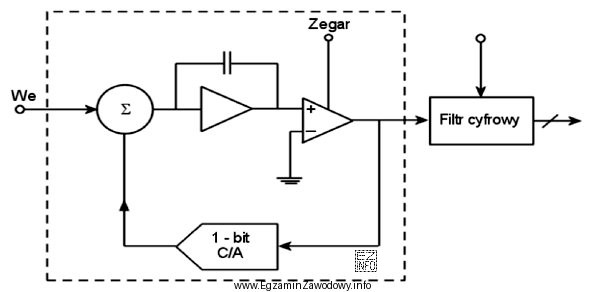

Przetwornik A/C sigma-delta (sigma‑delta) ma charakterystyczną architekturę: sygnał analogowy jest przetwarzany w modulatorze sigma‑delta, który zwykle pracuje z dużym nadpróbkowaniem i zawiera element(y) całkujące (integratory), komparator (1‑bitowy kwantyzer) oraz sprzężenie zwrotne realizowane przez prosty (często 1‑bitowy) przetwornik C/A w pętli. Na wyjściu modulatora otrzymuje się strumień bitów, który następnie przechodzi przez filtr cyfrowy i etap decymacji, dając wielobitowy wynik konwersji.
Dlaczego poprawna jest odpowiedź "A/C sigma delta"?
To jedyna odpowiedź opisująca kompletną architekturę A/C opartą o modulator w pętli oraz późniejszą obróbkę cyfrową (filtr/decymacja). Taki zestaw bloków na schemacie jest typowy właśnie dla sigma‑delta, a nie dla klasycznych przetworników równoległych czy drabinkowych.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "C/A z drabinką rezystorów" – drabinka rezystorowa (np. R‑2R) jest kojarzona z DAC (C/A). W pytaniu rozpoznawana jest architektura odpowiadająca pętli sigma‑delta, a nie statyczna sieć rezystorów sumujących prądy/napięcia.
- "A/C próbkująco – pamiętający" – układ próbkująco‑pamiętający (sample‑and‑hold) bywa elementem wejściowym wielu przetworników, ale sam w sobie nie określa typu przetwornika. Nie mówi nic o metodzie kwantyzacji, strukturze pętli ani o filtracji/decymacji.
- "C/A ze źródłami prądowymi ważonymi dwójkowo" – to typowy opis DAC realizowanego przez sumowanie prądów o wagach 1, 2, 4, 8… (bitowo). W sigma‑delta w pętli może występować prosty DAC sprzężenia, ale cała architektura jest determinowana przez modulator i filtr cyfrowy, a nie przez taki wielobitowy DAC z ważeniem dwójkowym.
Wskazówka egzaminacyjna: gdy na schemacie widzisz pętlę sprzężenia zwrotnego z całkowaniem oraz osobny blok filtru/decymacji, najczęściej jest to ADC sigma‑delta. Gdy widzisz drabinkę R‑2R lub wiele źródeł prądowych o wagach bitowych – to zwykle DAC.
