Rozpoznawanie symboli na schematach sieciowych jest praktyczną umiejętnością technika informatyka, bo dokumentacja (projekty, inwentaryzacje, instrukcje wdrożeniowe) często przedstawia urządzenia w formie ikon.

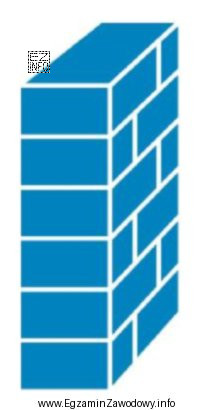

Odpowiedź "zapory sieciowej" jest właściwa, gdy symbol na rysunku reprezentuje urządzenie pełniące funkcję ochronną: kontroluje i filtruje ruch między różnymi strefami (np. sieć lokalna, DMZ, Internet), realizuje reguły polityki bezpieczeństwa i ogranicza niepożądane połączenia.
Pozostałe odpowiedzi dotyczą innych ról w sieci:
- "przełącznika" – przełącznik służy głównie do komutacji ramek w sieci LAN i łączenia wielu urządzeń końcowych w jednym segmencie/obszarze przełączanym. Nie jest to typowy symbol urządzenia brzegowego filtrującego ruch między strefami.
- "rutera" – router odpowiada za przekazywanie pakietów między różnymi sieciami IP (routing). Na diagramach bywa mylony z zaporą, bo oba urządzenia mogą stać na styku sieci, ale ich podstawowa funkcja jest inna: router przede wszystkim trasuje, a zapora przede wszystkim filtruje i egzekwuje polityki.
- "mostu sieciowego" – most (bridge) łączy segmenty sieci na poziomie warstwy łącza danych, historycznie spotykany w prostych scenariuszach lub jako funkcja w urządzeniach. Zwykle nie jest przedstawiany symbolem typowym dla urządzeń bezpieczeństwa.
Wskazówka egzaminacyjna: przy pytaniach "Na rysunku przedstawiony jest symbol" kluczowe jest wychwycenie elementów graficznych, które sugerują funkcję (bezpieczeństwo/filtracja vs. przełączanie vs. routing). Warto znać różnice funkcjonalne, bo ikony w różnych zestawach (np. producentów) mogą się stylistycznie różnić.
