W transformatorze trójfazowym olejowym wewnątrz kadzi znajdują się trzy zespoły kolumnowe, na których umieszczone są uzwojenia. Na rysunkach przekrojowych uzwojenie często rozpoznaje się po cylindrycznym kształcie oraz widocznych warstwach zwojów (prążkowanie, podziały poziome), bo przewód jest nawijany warstwowo.

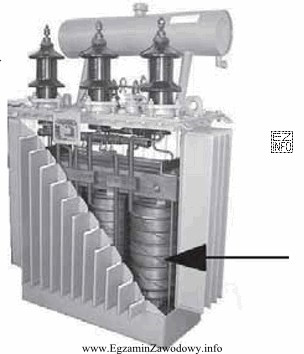

Odpowiedź "Uzwojenie transformatora" jest poprawna, ponieważ strzałka celuje w zewnętrzną część jednej z wewnętrznych kolumn o wyraźnie warstwowej strukturze. To typowy sposób graficznego przedstawienia zwojów uzwojenia na rysunku poglądowym/technologicznym.
- "Rdzeń magnetyczny" jest odpowiedzią błędną w tym ujęciu: rdzeń tworzą pakiety blach elektrotechnicznych i znajduje się wewnątrz uzwojeń. Na wielu przekrojach widoczna jest głównie "otulina" uzwojenia, a rdzeń nie prezentuje się jako zewnętrzna, prążkowana powierzchnia cylindra.
- "Konserwator oleju" jest błędny, bo to zewnętrzny zbiornik wyrównawczy umieszczony na górze transformatora. Ma formę poziomego zbiornika, a nie elementu wewnątrz kadzi w postaci pionowej kolumny z warstwami.
- "Przełącznik zakresów" (zaczepów) także nie pasuje: jest to osprzęt regulacyjny, zwykle przedstawiany jako mechanizm/urządzenie, a nie jako wielowarstwowy cylinder. Ponadto strzałka wskazuje część aktywną transformatora (kolumnę), a nie element sterujący.
Wskazówka egzaminacyjna: jeśli na rysunku widzisz "walec" z warstwami lub prążkami wewnątrz kadzi transformatora, w pierwszej kolejności rozważ uzwojenie. Osprzęt taki jak konserwator, przepusty czy radiatory rozpoznaje się po położeniu na zewnątrz kadzi (góra/boki) i charakterystycznym kształcie.
