W maszynach elektrycznych pojęcie twornika odnosi się do tej części, w której indukuje się siła elektromotoryczna i z której pobierane jest napięcie robocze. W alternatorze samochodowym (odpowiedniku prądnicy synchronicznej) uzwojenie wytwarzające napięcie wyjściowe jest umieszczone w stojanie, dlatego to właśnie stojan jest twornikiem.
Dlaczego 8 jest poprawne?

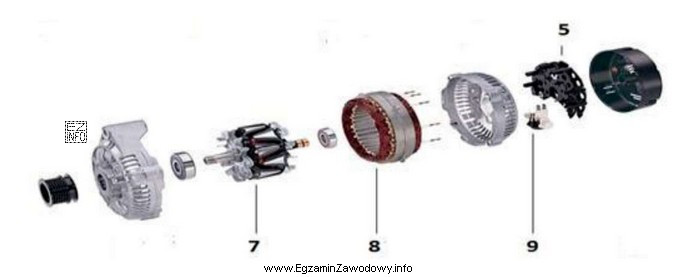

Element 8 na rysunku to stojan – cylindryczny rdzeń z pakietu blach z umieszczonym w żłobkach uzwojeniem miedzianym (zwykle trójfazowym). To w tym uzwojeniu, pod wpływem wirującego pola magnetycznego, indukuje się napięcie przemienne, które następnie jest prostowane do zasilania instalacji i ładowania akumulatora.
Dlaczego pozostałe odpowiedzi są błędne?
- 7 – to wirnik z biegunami pazurkowymi i pierścieniami ślizgowymi. Wirnik pełni funkcję magneśnicy (uzwojenie wzbudzenia zasilane prądem stałym), czyli wytwarza pole magnetyczne, ale nie jest miejscem powstawania napięcia wyjściowego alternatora.
- 5 – to mostek prostowniczy (zespół diod). Jego zadaniem jest prostowanie napięcia przemiennego ze stojana na napięcie stałe; nie jest to ani stojan, ani uzwojenie, w którym indukuje się SEM.
- 9 – to regulator napięcia / szczotkotrzymacz. Element ten steruje prądem wzbudzenia wirnika i utrzymuje właściwe napięcie ładowania, ale nie jest twornikiem.
Wskazówka egzaminacyjna: jeśli pytanie dotyczy "twornika" w alternatorze, myśl o miejscu indukcji napięcia (stojan), a nie o części wirującej. To ogranicza ryzyko pomylenia terminologii z prądnicą prądu stałego.
