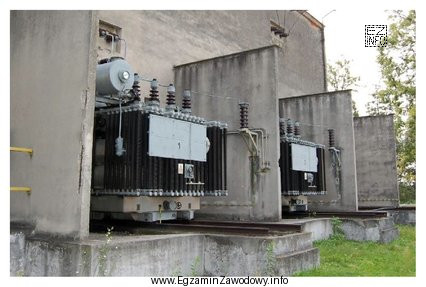

Prawidłowa odpowiedź: "transformatory."
Transformator jest urządzeniem elektroenergetycznym przeznaczonym do przekształcania poziomu napięcia prądu przemiennego (np. podwyższania lub obniżania) oraz często do zapewnienia separacji galwanicznej. W ujęciu konstrukcyjnym składa się z rdzenia magnetycznego i uzwojeń, co w praktyce przekłada się na rozpoznawalne cechy na rysunkach i schematach urządzeń zasilających.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "wyłączniki szybkie." – wyłącznik jest aparatem łączeniowym. Jego zadaniem jest załączanie/wyłączanie obwodu i przerywanie prądu (także zwarciowego), a nie transformacja napięcia. Na rysunkach zwykle ma postać aparatu łączeniowego, a nie elementu o budowie rdzeń–uzwojenia.
- "układy filtrujące." – filtry w układach zasilania buduje się z elementów biernych (np. dławiki/cewki i kondensatory), aby ograniczyć tętnienia i zakłócenia. Nie realizują one podstawowej funkcji transformacji napięcia jak transformator i z reguły są przedstawiane jako zestawy elementów L/C, a nie jako pojedyncza maszyna/urządzenie.
- "zespoły prostownicze." – prostownik służy do zamiany prądu przemiennego na stały. W praktyce jest to zespół półprzewodnikowy (np. mostek) lub układ prostowniczy, często z elementami chłodzenia i zabezpieczeniami. Mimo że prostowniki występują w zasilaniu trakcji, ich funkcja i typowe przedstawienie różnią się od transformatora.
Wskazówka egzaminacyjna: gdy zadanie wymaga rozpoznania elementu na rysunku, warto najpierw odpowiedzieć sobie na pytanie jaką funkcję pełni dany aparat (transformacja, prostowanie, łączenie, filtracja), a dopiero potem porównać z odpowiedziami. To zmniejsza ryzyko pomyłek wynikających z podobieństwa graficznego urządzeń.
