Objętościowe natężenie przepływu (często zapisywane jako Q) opisuje, jaka objętość czynnika (np. wody, paliwa, oleju, czynnika chłodniczego) przepływa przez instalację w jednostce czasu. W praktyce siłowni statkowej kontrola tej wielkości jest ważna m.in. do oceny pracy pompy, drożności filtrów, zaworów i przewodów oraz do ustawiania wymaganych parametrów pracy układu.
W instalacjach spotyka się różne rozwiązania pomiarowe: wskaźniki/przepływomierze z odczytem lokalnym, przepływomierze z wyjściem sygnałowym do automatyki, a także elementy pośrednie (np. kryzy) współpracujące z przetwornikami różnicy ciśnień. Niezależnie od konstrukcji, na schemacie taki element jest identyfikowany jako przyrząd odpowiadający za wskazanie przepływu.

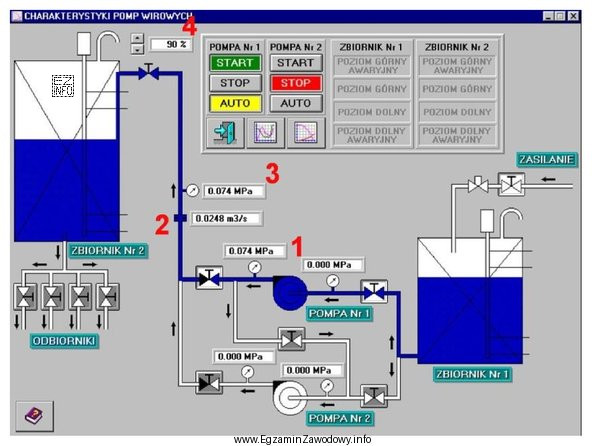

W tym zadaniu wymagane jest rozpoznanie, którą cyfrą oznaczono wskaźnik przepływu objętościowego. Odpowiedź "2" jest poprawna, ponieważ odpowiada oznaczeniu przyrządu wskazującego przepływ na dołączonym rysunku.
Pozostałe odpowiedzi są błędne, bo wskazują inne oznaczenia z rysunku (inne elementy instalacji) niż wskaźnik natężenia przepływu. Typowe pomyłki w takich zadaniach wynikają z mylenia przyrządów: manometr dotyczy ciśnienia, termometr temperatury, a elementy armatury (zawory/filtry) nie podają bezpośrednio wartości przepływu. Na egzaminie warto zwracać uwagę na słowo "objętościowego", bo eliminuje ono odpowiedzi związane z innymi wielkościami lub z pomiarem masowym.
