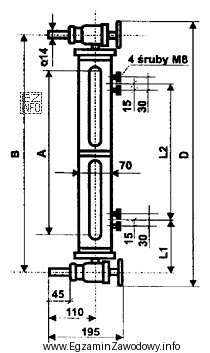

W zadaniu rozpoznajesz element pokazany na rysunku z dokumentacji techniczno-ruchowej (DTR). Poprawna odpowiedź to wodowskaz, ponieważ jego podstawową funkcją jest wizualne wskazywanie poziomu cieczy w urządzeniu lub zbiorniku (typowo w obiegu wody/paru, kotle, zbiorniku wyrównawczym). Charakterystyczna dla wodowskazu jest rola kontrolna: ma umożliwić operatorowi szybkie potwierdzenie, czy poziom medium mieści się w bezpiecznym zakresie.
Pozostałe odpowiedzi odnoszą się do elementów o innej funkcji eksploatacyjnej:
- Odwadniacz służy do usuwania kondensatu (wody) z instalacji parowych lub powietrznych. Jego zadaniem jest odprowadzanie cieczy przy jednoczesnym ograniczeniu strat pary/medium, a nie wskazywanie poziomu.
- Podgrzewacz jest urządzeniem do przekazywania ciepła i podnoszenia temperatury medium (np. paliwa, wody, oleju). W DTR będzie opisywany parametrami wymiany ciepła, króćcami wlotu/wylotu i często powierzchnią grzewczą, a nie jako wskaźnik poziomu.
- Filtr olejowy zatrzymuje zanieczyszczenia stałe w obiegu oleju. Rozpoznaje się go po funkcji filtracji (wkład, siatka, obudowa filtra, kierunek przepływu) oraz miejscu wpięcia w układ smarowania, a nie po elementach typowych dla kontroli poziomu cieczy.
W praktyce egzaminacyjnej warto ćwiczyć identyfikację elementów nie tylko po nazwie, ale po funkcji i cechach rysunkowych: co ma mierzyć/wskazywać, czy jest elementem przepływowym, czy urządzeniem wymiany ciepła, czy aparatem do separacji zanieczyszczeń. To ogranicza ryzyko pomyłki wynikającej z podobieństwa wyglądu niektórych elementów armatury w schematach.
