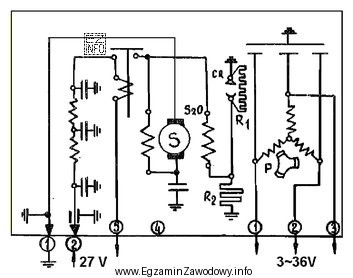

Schemat funkcjonalny pokazuje przede wszystkim co urządzenie robi z energią elektryczną, a nie jak wygląda mechanicznie. Dlatego, gdy na rysunku widać układ, którego zadaniem jest konwersja parametrów zasilania (np. zmiana rodzaju prądu DC/AC albo zmiana poziomu/kształtu przebiegu w układzie elektronicznym), właściwą nazwą jest przetwornica.
Dlaczego "przetwornica" jest poprawna?
Przetwornica nie musi mieć elementów wirujących – typowo jest to układ energoelektroniczny, który przyjmuje energię o określonych parametrach i oddaje ją o innych parametrach. W praktyce lotniczej takie urządzenia wykorzystuje się m.in. wtedy, gdy część odbiorników wymaga innego rodzaju zasilania niż to, które jest dostępne w danej części instalacji.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Alternator – to prądnica prądu przemiennego (maszyna elektryczna napędzana mechanicznie). Jego istotą jest wytwarzanie energii elektrycznej z energii mechanicznej, a nie elektroniczna konwersja parametrów już dostępnego zasilania.
- Prądnica – ogólnie jest to maszyna elektryczna wytwarzająca energię (często kojarzona z prądem stałym w ujęciu klasycznym). Tak jak alternator, wymaga napędu mechanicznego i jest źródłem, a nie przekształtnikiem parametrów.
- Transformator – służy do zmiany poziomu napięcia w obwodach prądu przemiennego poprzez sprzężenie magnetyczne uzwojeń. Nie realizuje samodzielnie konwersji DC↔AC; do tego potrzebne są dodatkowe układy (np. prostowanie, falowanie), czyli elementy typowe dla przetwornic.
Wskazówka egzaminacyjna: gdy w zadaniu masz wybór między maszyną (alternator/prądnica) a układem konwersji (przetwornica/transformator), najpierw ustal, czy schemat opisuje źródło energii z napędem, czy urządzenie przekształcające energię elektryczną już dostępną w instalacji.
