Badanie transformatora w stanie jałowym wykonuje się przy rozwartym uzwojeniu wtórnym (brak obciążenia). Wtedy transformator pobiera z sieci niewielki prąd jałowy I0, związany głównie z magnesowaniem rdzenia oraz stratami w rdzeniu. W zadaniu podano i0% = 10%, czyli prąd jałowy stanowi 10% prądu znamionowego.
Krok 1: oblicz prąd znamionowy strony pierwotnej.
In1 = Sn / Un1 = 920 VA / 230 V = 4 A.
Krok 2: oblicz prąd jałowy.
I0 = (i0% / 100) · In1 = 0,10 · 4 A = 0,4 A.
Krok 3: dobierz minimalne zakresy mierników. "Minimalny zakres" oznacza najmniejszy taki, który obejmie spodziewaną wartość, bo zbyt duży zakres zwykle pogarsza dokładność odczytu.

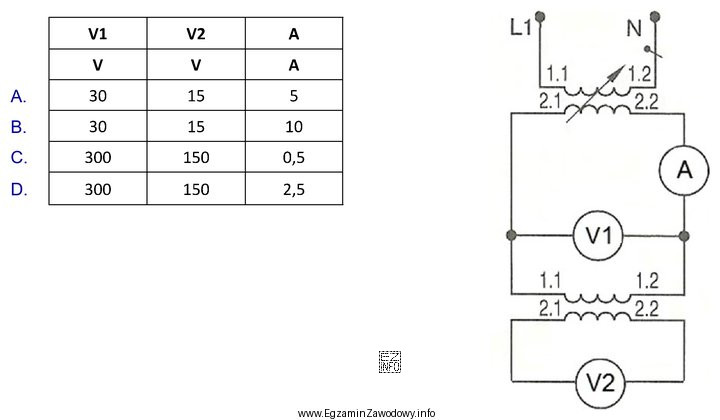

- Woltomierz V1 (po stronie pierwotnej) musi mierzyć napięcie zasilania do co najmniej Un1=230 V, więc zakres nie może być mniejszy niż 230 V.
- Woltomierz V2 (po stronie wtórnej, bez obciążenia) pokaże napięcie zbliżone do Un2=100 V, więc zakres musi być co najmniej 100 V.
- Amperomierz w obwodzie pierwotnym ma objąć I0=0,4 A, więc potrzebny jest zakres co najmniej 0,4 A.
Z podanych zestawów poprawny jest ten, w którym zakresy są minimalnie większe od 230 V, 100 V i 0,4 A, czyli 300 V, 150 V oraz 0,5 A.
Pozostałe propozycje są błędne, bo albo mają zbyt małe zakresy napięciowe (np. 30 V i 15 V nie obejmą 230 V i 100 V), albo zbyt duży zakres prądowy (np. 2,5 A), co nie spełnia warunku "minimalne" i pogarsza czułość pomiaru prądu jałowego.
