W cyklu czterosuwowym wyróżnia się: ssanie, sprężanie, pracę i wydech. Rozpoznanie suwu na rysunku opiera się przede wszystkim na kierunku ruchu tłoka oraz na tym, które zawory są otwarte.

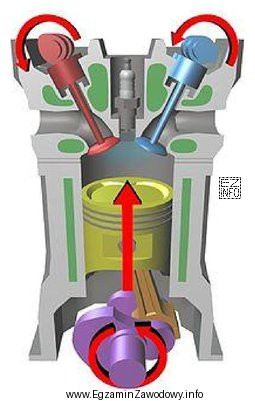

Odpowiedź "sprężania." jest właściwa, gdy rysunek przedstawia sytuację, w której tłok przesuwa się ku górnemu martwemu położeniu, a jednocześnie zawory są zamknięte (ładunek w cylindrze jest sprężany). To kluczowa cecha odróżniająca sprężanie od innych suwów.
Dlaczego pozostałe odpowiedzi nie pasują w takim przypadku:
- "ssania." – w suwie ssania tłok porusza się w dół, a zawór dolotowy jest otwarty, aby zassać świeży ładunek. Jeśli na rysunku widać ruch tłoka do góry lub brak otwartego dolotu, to nie jest ssanie.
- "wydechu." – wydech to ruch tłoka do góry, ale z otwartym zaworem wylotowym, aby usunąć spaliny. Jeżeli rysunek pokazuje zamknięte zawory (lub brak drogi ujścia spalin), to nie jest wydech.
- "pracy." – suw pracy (rozprężania) występuje po zapłonie: tłok jest pchany w dół przez spalające się gazy, a zawory pozostają zamknięte. Jeżeli kierunek ruchu tłoka na rysunku jest do góry, to nie jest suw pracy.
Wskazówka egzaminacyjna: zapamiętaj prostą regułę rozróżniania na schematach: ssanie = w dół + dolot otwarty, sprężanie = w górę + oba zamknięte, praca = w dół + oba zamknięte, wydech = w górę + wylot otwarty. Dzięki temu łatwiej analizować nawet uproszczone rysunki.
