W instalacjach centralnego ogrzewania wodnego bardzo często rozpoznaje się układ na podstawie schematu: czy obieg jest grawitacyjny (naturalna cyrkulacja) czy pompowy (wymuszony pracą pompy), oraz czy zastosowano rozdział górny czy rozdział dolny.
Dlaczego poprawna jest odpowiedź "pompowa, z rozdziałem dolnym"?

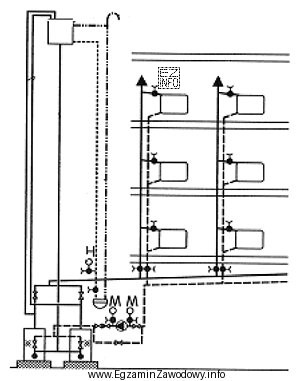

Układ pompowy rozpoznaje się po obecności pompy obiegowej w przewodach instalacji (typowo w pobliżu źródła ciepła, często na powrocie). Jeżeli na schemacie widać symbol pompy, oznacza to, że przepływ czynnika nie opiera się wyłącznie na różnicy gęstości wody, lecz jest wymuszany mechanicznie.
Natomiast rozdział dolny oznacza, że przewód rozdzielczy (zasilający) biegnie w dolnej części budynku (np. w piwnicy lub przy posadzce), a następnie pionami wznosi się do grzejników na kondygnacjach. Charakterystyczne jest to, że zasilanie "startuje od dołu", a nie z poziomu poddasza.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "pompowa, z rozdziałem górnym" – rozdział górny wymagałby poprowadzenia przewodu rozdzielczego wysoko (np. na najwyższej kondygnacji/poddaszu) i dopiero zejść pionami do odbiorników. Jeśli na schemacie przewód rozdzielczy jest na dole, ta odpowiedź nie pasuje mimo poprawnego typu obiegu.
- "grawitacyjna, z rozdziałem górnym" – błędne są tu dwa elementy naraz: brak zgodności z obiegiem, bo grawitacyjna nie ma typowej pompy wymuszającej przepływ, oraz dodatkowo rozdział górny jest inny niż dolny. To częsty wybór wynikający z kojarzenia "starych" instalacji z rozdziałem górnym.
- "grawitacyjna, z rozdziałem dolnym" – rozdział dolny może występować w różnych rozwiązaniach, ale jeśli na schemacie jest pompa, to nie jest to instalacja stricte grawitacyjna. Uczeń może dać się zwieść temu, że przewody są na dole, jednak o typie obiegu decyduje obecność elementu wymuszającego.
Wskazówka egzaminacyjna: najpierw znajdź na rysunku element, który jednoznacznie rozróżnia obieg (pompa obiegowa), a dopiero potem oceń przebieg głównego przewodu rozdzielczego (góra/dół). Taka kolejność zmniejsza ryzyko pomyłki.
