KWALIFIKACJA MEC3 - CZERWIEC 2016



PYTANIE NR 16.

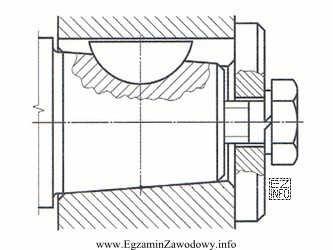

Na rysunku zostało przedstawione połączenie z zastosowaniem wpustu
Ilustracja przedstawia techniczny rysunek połączenia mechanicznego z zastosowaniem wpustu czółenkowego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wpust czółenkowy rozpoznaje się na rysunku po jego charakterystycznym kształcie i osadzeniu w rowku, typowym dla połączeń wał–piasta przenoszących moment. Odpowiedzi z kołkiem dotyczą innego rodzaju połączenia, a wpust pryzmatyczny ma odmienną geometrię i sposób przedstawiania na rysunku.

Pełne wyjaśnienie:

Połączenie wpustowe służy do przenoszenia momentu obrotowego między wałem a piastą (np. kołem pasowym, sprzęgłem). W praktyce egzaminacyjnej kluczowe jest rozpoznanie rodzaju wpustu na podstawie geometrii pokazanej na rysunku.

Wpust czółenkowy (często kojarzony z tzw. wpustem półksiężycowym) ma charakterystyczny kształt i sposób osadzenia, który odróżnia go od wpustu pryzmatycznego. Na rysunkach technicznych ten typ bywa przedstawiany jako element o kształcie "łódeczki/półksiężyca", współpracujący z rowkiem w wale i w piaście.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • Wpust czopkowy – to nazwa, która może sugerować związek z czopem wału, ale nie odpowiada typowej, podstawowej klasyfikacji wpustów używanej w zadaniach rozpoznawczych. W praktyce egzaminacyjnej taka odpowiedź jest dystraktorem opartym o podobieństwo brzmieniowe.
  • Połączenie kołkowe – kołek jest innym elementem złącznym niż wpust i pracuje w inny sposób (często do ustalania położenia lub przenoszenia sił ścinających), a jego przedstawienie na rysunku i zasada działania różnią się od połączenia wpustowego.
  • Wpust pryzmatyczny – jest bardzo częsty, ale ma inną geometrię (zwykle prostokątny przekrój) i na rysunku wygląda inaczej niż wpust czółenkowy. Błąd polega na automatycznym wybieraniu "najbardziej znanego" typu bez analizy kształtu.

Wskazówka do nauki: ćwicz rozpoznawanie połączeń wał–piasta na rysunkach: najpierw identyfikuj, czy to wpust czy kołek, a dopiero potem porównuj geometrię (półksiężyc/zaokrąglenie vs kształt prostokątny).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest wpust w połączeniu wał–piasta?
Wpust to element złączny umieszczany w rowkach wału i piasty, który umożliwia przeniesienie momentu obrotowego między tymi częściami. Dzięki wpustowi piasta nie obraca się względem wału pod obciążeniem, o ile połączenie jest poprawnie dobrane i wykonane.
Jak rozpoznać na rysunku wpust czółenkowy?
Rozpoznanie polega na ocenie geometrii elementu i rowka: wpust czółenkowy ma charakterystyczny kształt odróżniający go od prostokątnego wpustu pryzmatycznego. W zadaniach egzaminacyjnych decydują detale kształtu pokazane na rysunku połączenia.
Jaka jest różnica między wpustem czółenkowym a pryzmatycznym?
Różnią się głównie kształtem i sposobem osadzenia w rowku. Wpust pryzmatyczny ma przekrój zbliżony do prostokąta i jest bardzo popularny, a wpust czółenkowy ma inną geometrię, co widać na rysunku technicznym i wpływa na sposób montażu oraz dopasowanie do rowka.
Dlaczego połączenie kołkowe to nie to samo co wpustowe?
Kołek i wpust pełnią inne funkcje oraz inaczej przenoszą obciążenia. Wpust jest typowo stosowany do przenoszenia momentu w połączeniu wał–piasta, natomiast kołek częściej służy do ustalania położenia lub przenoszenia sił ścinających. Na rysunku mają inną postać i inne miejsce osadzenia.
Jakie elementy maszyn najczęściej łączy się wpustem?
Najczęściej są to elementy osadzane na wałach, np. koła pasowe, koła zębate, sprzęgła, wirniki lub piasty. W praktyce mechanika-monterra ważne jest prawidłowe dopasowanie rowków i dobór wpustu, aby uniknąć luzów, ścięć lub uszkodzeń krawędzi.
Czy wpust zawsze przenosi cały moment obrotowy?
W typowym połączeniu wpustowym wpust bierze udział w przenoszeniu momentu, ale skuteczność zależy od doboru wymiarów, pasowań i jakości wykonania rowków. W niektórych konstrukcjach część obciążenia może przejmować także docisk i tarcie, jednak na egzaminie zwykle przyjmuje się rolę wpustu jako podstawowego elementu przenoszącego moment.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu wpustów na rysunku?
Najczęstsze są: wybór "najbardziej znanego" wpustu pryzmatycznego bez analizy geometrii, pomylenie wpustu z kołkiem oraz kierowanie się podobieństwem nazw. Pomaga nawyk: najpierw ustalić, czy to połączenie wpustowe, a potem dopiero wskazać konkretny typ wpustu.
Jak przygotować się do pytań o wpusty na egzaminie MEC.3?
Ćwicz na zestawach rysunków połączeń wał–piasta i ucz się rozpoznawać cechy charakterystyczne poszczególnych typów wpustów. Dobrą metodą jest porównywanie rysunków obok siebie: kołek vs wpust oraz wpust pryzmatyczny vs czółenkowy, aż różnice staną się automatyczne.
Kiedy w praktyce stosuje się wpust czółenkowy?
Stosuje się go w sytuacjach, gdy konstrukcja przewiduje taki typ wpustu i odpowiednie rowki w wale oraz piaście. W praktyce warsztatowej kluczowe jest trzymanie się dokumentacji technicznej maszyny oraz właściwe dopasowanie elementu złącznego do wykonanych rowków.
Czy bez rysunku da się poprawnie rozwiązać pytanie o typ wpustu?
Zwykle nie, ponieważ rozróżnienie typów wpustów w takich zadaniach opiera się na szczegółach geometrycznych widocznych na rysunku. Jeśli w treści jest tylko informacja, że użyto wpustu, to do wskazania konkretnego typu potrzebny jest obraz połączenia albo dodatkowy opis kształtu.
info

Około 51% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że wpust czółenkowy rozpoznaje się na rysunku po jego charakterystycznym kształcie i osadzeniu w rowku, typowym dla połączeń wał–piasta przenoszących moment.

Materiały:

  • Podręczniki do rysunku technicznego maszynowego (działy: połączenia rozłączne wał–piasta)
  • Materiały dydaktyczne z konstrukcji maszyn: połączenia wpustowe i kołkowe
  • Katalogi elementów znormalizowanych (wpusty) używane w praktyce warsztatowej
