KWALIFIKACJA MOT2 - STYCZEŃ 2023



PYTANIE NR 22.

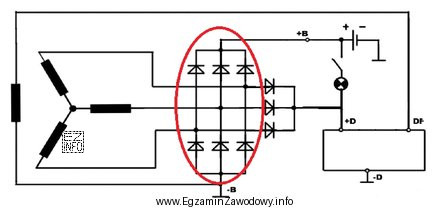

Na schemacie alternatora elipsą zaznaczono
Ilustracja przedstawia schemat alternatora, który jest częścią egzaminu zawodowego dla elektromechaników pojazdów
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Diody obwodu wzbudzenia to diody zasilające tor wzbudzenia (wirnik) prądem stałym, zwykle z wyprostowanego napięcia alternatora. Na schemacie są oznaczane symbolem diod, a nie symbolem szczotek. Mostek prostowniczy/układ Graetza dotyczy głównego prostowania prądu trójfazowego stojana.

Pełne wyjaśnienie:

W alternatorze samochodowym prąd w uzwojeniu wirnika (tzw. obwód wzbudzenia) musi być prądem stałym. Regulator napięcia steruje tym prądem, aby utrzymać właściwe napięcie ładowania. W wielu konstrukcjach część zasilania wzbudzenia po uruchomieniu alternatora jest realizowana przez diody obwodu wzbudzenia (często nazywane diodami pomocniczymi/diode trio w literaturze anglojęzycznej). Na schemacie elektrycznym rozpoznaje się je po symbolach diod w gałęzi zasilającej wzbudzenie.

Dlaczego poprawna jest odpowiedź "diody obwodu wzbudzenia"? Ponieważ pytanie dotyczy elementu zaznaczonego elipsą na schemacie alternatora, a wskazana odpowiedź odnosi się do wyodrębnionej części układu ładowania, która ma własny zestaw diod związanych z doprowadzeniem prądu do wzbudzenia. Taki fragment schematu zwykle pokazuje diody odprowadzające/wyprowadzające napięcie do regulatora i wirnika.

  • Odpowiedź "szczotki regulatora napięcia" jest niepoprawna, gdy zaznaczenie obejmuje elementy półprzewodnikowe: szczotki są elementem elektromechanicznym (styk ślizgowy) i na schemacie mają inne symbole/oznaczenia oraz inne miejsce w układzie (przy pierścieniach ślizgowych wirnika).
  • Odpowiedź "mostek prostowniczy alternatora" odnosi się do głównego prostownika, który prostuje prąd trójfazowy ze stojana na prąd stały na wyjściu B+. Jeśli elipsa obejmuje tylko diody zasilania wzbudzenia, to nie jest to cały mostek prostowniczy.
  • Odpowiedź "układ Graetza" opisuje klasyczny mostek prostowniczy (zwykle 4 diody dla jednofazowego prostowania). W alternatorze samochodowym główne prostowanie jest realizowane najczęściej w układzie wielodiodowym dla trzech faz, więc nazwa może wprowadzać w błąd. Dodatkowo w praktyce "układ Graetza" bywa używany zamiennie z "mostkiem", co zwiększa ryzyko błędu, jeśli pytanie dotyczy innego zestawu diod.

Wskazówka egzaminacyjna: przy pytaniach "co zaznaczono na schemacie" warto najpierw rozpoznać symbol elementu (dioda, rezystor, styk, uzwojenie), a dopiero potem dopasować nazwę funkcjonalną (prostownik główny vs diody wzbudzenia). To zmniejsza ryzyko mylenia pojęć bliskoznacznych.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest obwód wzbudzenia alternatora?
Obwód wzbudzenia to część alternatora odpowiedzialna za zasilanie uzwojenia wirnika prądem stałym. Dzięki temu w wirniku powstaje pole magnetyczne, które umożliwia indukowanie napięcia w stojanie. Natężenie prądu wzbudzenia jest zwykle regulowane przez regulator napięcia.
Dlaczego w alternatorze są potrzebne diody?
Diody są potrzebne do prostowania prądu przemiennego wytwarzanego w stojanie na prąd stały wymagany przez instalację pojazdu i akumulator. Dodatkowo w wielu alternatorach występują diody, które zasilają tor wzbudzenia po rozpoczęciu pracy, stabilizując samowzbudzenie.
Co to jest mostek prostowniczy w alternatorze?
Mostek prostowniczy to zespół diod, który przekształca prąd przemienny (zwykle trójfazowy) ze stojana alternatora na prąd stały na wyjściu ładowania. Uszkodzenia mostka mogą powodować brak ładowania, tętnienia napięcia lub nadmierne nagrzewanie alternatora.
Jaka jest różnica między mostkiem prostowniczym a diodami wzbudzenia?
Mostek prostowniczy odpowiada za główne prostowanie energii ze stojana na wyjście B+. Diody obwodu wzbudzenia zasilają (bezpośrednio lub pośrednio) regulator i wirnik, czyli tor wzbudzenia. Na schemacie mogą być narysowane jako oddzielna gałąź, mimo że fizycznie są w tym samym zespole.
Czy układ Graetza to to samo co mostek prostowniczy?
W teorii "układ Graetza" to klasyczny mostek prostowniczy (najczęściej 4 diody dla jednofazowego prostowania). W praktyce motoryzacyjnej mówi się częściej "mostek prostowniczy", a w alternatorach spotyka się prostowniki wielodiodowe dla trzech faz, więc utożsamianie nazw może prowadzić do błędu na egzaminie.
Jak rozpoznać diodę na schemacie elektrycznym alternatora?
Diodę rozpoznasz po standardowym symbolu elementu półprzewodnikowego, który przewodzi w jednym kierunku. Na schemacie alternatora diody często występują w grupach (prostownik główny) albo w wydzielonej gałęzi zasilającej wzbudzenie. Warto też zwracać uwagę na opis wyprowadzeń i kierunek przepływu.
Jakie objawy daje uszkodzenie diod w alternatorze?
Typowe objawy to: spadek napięcia ładowania, migotanie świateł (tętnienia), przegrzewanie alternatora, rozładowywanie akumulatora na postoju (przebicie diody), a czasem zakłócenia w elektronice. Diagnostyka obejmuje pomiar tętnień i test diod multimetrem.
Kiedy podejrzewać problem z obwodem wzbudzenia, a nie z prostownikiem?
Gdy alternator nie "wstaje" po uruchomieniu lub ładowanie pojawia się dopiero po przegazowaniu, warto sprawdzić tor wzbudzenia: szczotki, pierścienie ślizgowe, regulator i połączenia. Uszkodzenie prostownika częściej daje wyraźne tętnienia i spadek wydajności pod obciążeniem.
Dlaczego szczotki nie są rysowane jak diody na schemacie?
Szczotki są elementem mechanicznym przewodzącym prąd do wirnika przez pierścienie ślizgowe. Na schematach elektrycznych oznacza się je inaczej niż elementy półprzewodnikowe (diody). Dlatego, jeśli w zaznaczonym fragmencie widzisz symbole diod, wybór odpowiedzi o szczotkach jest zwykle błędem rozpoznania symbolu.
Jak przygotować się do zadań ze schematów alternatora na egzamin MOT.2?
Ćwicz rozpoznawanie symboli (diody, uzwojenia, połączenia do B+, D+, DF) i ucz się funkcji bloków: wzbudzenie, prostowanie, regulacja napięcia. Rozwiązuj zadania na prawdziwych schematach instalacji ładowania i powtarzaj typowe usterki (brak ładowania, tętnienia, upływ prądu).
info

Statystycznie 40% uczniów zna prawidłową odpowiedź. trudne

W praktyce zawodowej kluczowe jest to, że diody obwodu wzbudzenia to diody zasilające tor wzbudzenia (wirnik) prądem stałym, zwykle z wyprostowanego napięcia alternatora.

Źródła:

  • Robert Bosch GmbH, "Bosch Automotive Handbook", rozdział dotyczący układu ładowania/alternatora i prostowania (wydania współczesne, np. 10th edition).
  • James D. Halderman, "Automotive Electricity and Electronics", rozdziały o alternatorach, prostownikach i regulatorach napięcia (wydania współczesne).

Materiały:

  • Podręczniki z elektrotechniki/elektroniki samochodowej (dział: alternatory i układy ładowania)
  • Materiały szkoleniowe producentów podzespołów (Bosch/Denso/Valeo) dotyczące układu ładowania
  • Zadania treningowe z czytania schematów alternatora i rozpoznawania symboli diod/prostownika
