W biologicznej oczyszczalni ścieków fekalnych jednym z kluczowych węzłów jest komora osadowa (osadnik). Jej zadaniem jest oddzielenie zawiesiny/osadu od cieczy w wyniku sedymentacji. Dzięki temu część stała może zostać zatrzymana i zagospodarowana (np. okresowo usuwana), a ciecz kierowana dalej w procesie lub do odpływu, zgodnie z układem instalacji.
Na schematach technologicznych osadnik rozpoznaje się zwykle po tym, że:
- znajduje się na odcinku, gdzie przepływ jest uspokojony (mniejsza turbulencja),
- ma wyodrębnione miejsce gromadzenia osadu,
- często jest powiązany z linią/strzałkami pokazującymi odpływ cieczy oraz (czasem) recyrkulację osadu.

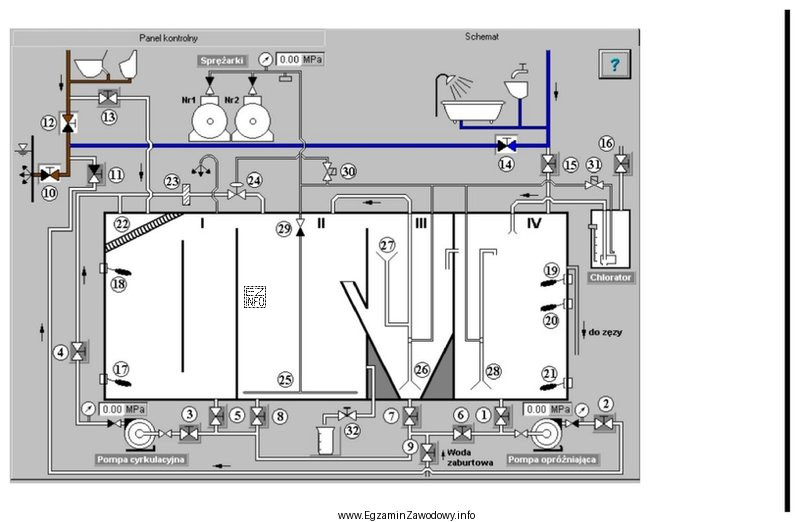

W tym zadaniu poprawna jest odpowiedź "III", bo na rysunku właśnie ten symbol przypisano komorze, w której osad ma się odkładać i być okresowo usuwany lub kierowany dalej zgodnie z technologią.
Dlaczego pozostałe odpowiedzi są błędne? Oznaczenia "I", "II" i "IV" odnoszą się na schemacie do innych komór/elementów układu (np. części dopływowej, napowietrzania lub odpływu), które nie pełnią podstawowej roli sedymentacyjnej. Częstą pomyłką jest wybieranie komory, przez którą ścieki "przepływają" w oczywisty sposób, zamiast tej, gdzie przepływ jest zaprojektowany tak, aby umożliwić opadanie cząstek.
Wskazówka egzaminacyjna: gdy pytanie dotyczy elementu typu "osadnik/komora osadowa", najpierw szukaj na schemacie miejsca odkładania i odbioru osadu oraz sprawdź kierunki strzałek przepływu. To zwykle najszybciej odróżnia osadnik od komór mieszania i napowietrzania.
