KWALIFIKACJA TKO2 - STYCZEŃ 2016

PYTANIE NR 18.

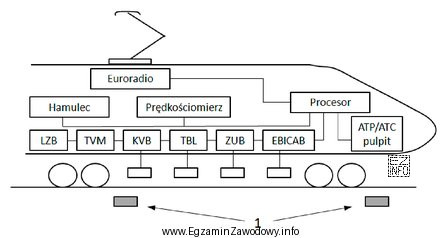

Na schemacie cyfrą 1 oznaczono
Ilustracja przedstawia schematyczny rysunek pociągu, który jest używany w kontekście egzaminu zawodowego dla technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Pytanie sprawdza umiejętność rozpoznania elementu oznaczonego na schemacie. "Balisa" to typowy element przytorowy służący do przekazywania informacji do pojazdu w systemach kontroli prowadzenia pociągu. Pozostałe odpowiedzi dotyczą innych klas urządzeń (transmisja, łączność, detekcja pokładowa).

Pełne wyjaśnienie:

Zadanie polega na identyfikacji elementu oznaczonego numerem na schemacie. Poprawna odpowiedź "balisa" odnosi się do elementu przytorowego, który w praktyce służy do przekazywania informacji do pojazdu (pociągu) w systemach nadzoru i kontroli jazdy. W dokumentacji i na schematach balisy są zwykle przedstawiane jako wyraźnie wydzielone elementy infrastruktury torowej, zlokalizowane w osi toru lub w jego bezpośrednim sąsiedztwie.

Odpowiedź "moduł transmisyjny" jest niepoprawna, ponieważ moduł transmisyjny to pojęcie ogólne i zwykle odnosi się do części urządzenia realizującej łączność lub przesył danych (np. wewnątrz szafy, sterownika albo urządzenia komunikacyjnego), a nie do typowego, pojedynczego elementu przytorowego oznaczanego na schemacie torowym jako punkt informacyjny.

Odpowiedź "antena GSM" również nie pasuje do identyfikacji balisy: antena łączności komórkowej jest elementem systemów radiowych, zwykle lokowanym na obiekcie (maszt, dach, konstrukcja wsporcza) i na schematach bywa rysowana inną symboliką niż elementy przytorowe związane bezpośrednio z torem. Sama obecność anteny wiąże się z kanałem łączności, a nie z klasycznym punktem przytorowym służącym do przekazywania informacji w sposób lokalny.

Odpowiedź "detektor pokładowy" jest błędna, bo dotyczy elementu znajdującego się w pojeździe (pokładowego), a pytanie wskazuje element zidentyfikowany na schemacie (zwykle schemacie infrastruktury/urządzeń przytorowych). To typowa pułapka: uczeń widzi hasło "detektor" i kojarzy je z bezpieczeństwem ruchu, ale nie analizuje, czy chodzi o element torowy czy pojazdowy.

Na egzaminie warto stosować prostą strategię: najpierw ustalić, czy oznaczony element jest przytorowy czy pokładowy, a dopiero potem wybierać nazwę. Jeśli wśród odpowiedzi są pojęcia z różnych "warstw" systemu (infrastruktura, łączność, elektronika w pojeździe), poprawna jest zwykle ta zgodna z kontekstem schematu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Balisa to element przytorowy stosowany do przekazywania informacji do pojazdu w określonym punkcie toru. W praktyce pełni rolę punktu informacyjnego, dzięki któremu system pokładowy może odebrać dane związane z ruchem i prowadzeniem pociągu.
Najpierw sprawdź, czy symbol jest narysowany w obrębie toru/infrastruktury (przytorowy), czy w części opisanej jako pojazd/urządzenia pokładowe. Elementy pokładowe zwykle są grupowane w blokach "pojazd", a przytorowe są rozmieszczone wzdłuż toru.
Antena GSM służy do łączności radiowej w sieci komórkowej i jest elementem telekomunikacyjnym. Balisa jest elementem przytorowym związanym bezpośrednio z torem i przekazuje informację lokalnie w konkretnym punkcie. To inne przeznaczenie i zwykle inna symbolika na schematach.
To pytanie o identyfikację elementu na rysunku. Musisz dopasować nazwę do symbolu/położenia elementu na schemacie. Kluczowe jest czytanie legendy, oznaczeń oraz kontekstu (tor, urządzenia w terenie, szafa, pojazd).
Najczęstsze pułapki to mylenie elementów o podobnej funkcji (np. "transmisja danych") oraz mieszanie warstw systemu: infrastruktura przytorowa vs urządzenia pokładowe. Pomaga zasada: najpierw określ miejsce elementu, dopiero potem jego nazwę.
Moduł transmisyjny to zwykle część urządzenia realizująca komunikację lub przesył danych w ramach systemu (często wewnątrz urządzenia). Element przytorowy jest instalowany w terenie, w powiązaniu z torem, i jest pokazany na schemacie jako odrębny obiekt infrastruktury.
Zwykle nie. W tego typu zadaniach numer odnosi się do konkretnego symbolu na schemacie, więc bez rysunku nie ma podstaw do jednoznacznej identyfikacji. Na egzaminie zawsze upewnij się, że analizujesz właściwy schemat i właściwe oznaczenie cyfrowe.
Ćwicz na wielu schematach: ucz się, gdzie elementy są umieszczane względem toru i jak są oznaczane. Warto robić własne notatki z symbolami oraz krótkim opisem funkcji. Dobre efekty daje też porównywanie schematów z opisami urządzeń.
Najważniejsze są: położenie (tor/teren/pojazd), symbol graficzny, ewentualna legenda i sąsiednie elementy. Jeśli obok są elementy torowe, rośnie szansa, że chodzi o urządzenie przytorowe, a nie o łączność radiową czy część pokładową.
To skutek kojarzenia "detekcji" z bezpieczeństwem ruchu oraz nieuwzględniania warstwy systemu. Gdy uczeń nie sprawdza, czy element jest przytorowy czy pokładowy, wybiera odpowiedź brzmiącą "technicznie". Pomaga nawyk: zawsze określ lokalizację na schemacie.
