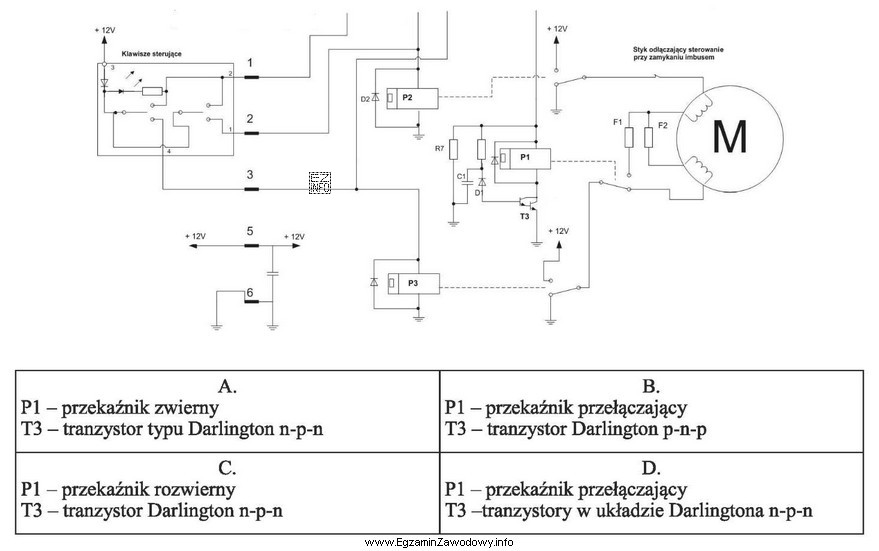

W zadaniach ze schematem ideowym kluczowe jest czytanie symboli, a nie "zgadywanie" po nazwie elementu. W układzie sterowania szyberdachem elementy do wymiany wskazuje się na podstawie tego, jak są narysowane i jaką pełnią funkcję w torze sterowania oraz w torze mocy.
Przekaźnik rozwierny to taki, którego styk w stanie spoczynkowym (bez zasilania cewki) jest zwarty, a po wysterowaniu cewki zostaje rozłączony. Na schemacie rozpoznaje się go po symbolu styku oraz położeniu "normalnym" (odniesionym do braku wysterowania). W sterowaniu napędami bywa używany np. do odłączania zasilania po spełnieniu warunku lub do realizacji blokad.
Tranzystor w układzie Darlingtona NPN rozpoznaje się po symbolu przedstawiającym dwa tranzystory bipolarnie połączone tak, aby uzyskać duże wzmocnienie prądowe (przydatne przy sterowaniu cewką przekaźnika lub innym obciążeniem). Konfiguracja NPN oznacza typ przewodzenia i kierunek sterowania (typowo: sygnał sterujący podaje się na bazę, a element "ściąga" prąd w kierunku masy, zależnie od topologii).
Dlaczego pozostałe odpowiedzi są błędne? Najczęściej wynikają z jednego z typowych nieporozumień:
- pomylenia rodzaju styku przekaźnika (NO/NC) przez nieuwzględnienie, że "normalny" stan to stan bez wysterowania cewki,
- uznania, że T3 to pojedynczy tranzystor, mimo że schemat wskazuje układ złożony (Darlington),
- wyboru niezgodnej polaryzacji (PNP zamiast NPN) przez skupienie się na nazwie, a nie na symbolu strzałki/emiterze i połączeniach.
Na egzaminie warto stosować prostą procedurę: (1) zidentyfikuj symbol elementu, (2) określ jego stan spoczynkowy, (3) sprawdź połączenia w torze sterowania i mocy, (4) dopiero potem dopasuj opis odpowiedzi.
