Pytanie sprawdza umiejętność odczytu schematu instalacji gazowej i wskazania, jaką cyfrą oznaczono na nim pion instalacyjny. W praktyce pion instalacyjny to odcinek prowadzony pionowo, zwykle przechodzący przez kolejne kondygnacje, do którego mogą być podłączone odgałęzienia (np. podejścia do odbiorników na danym poziomie).

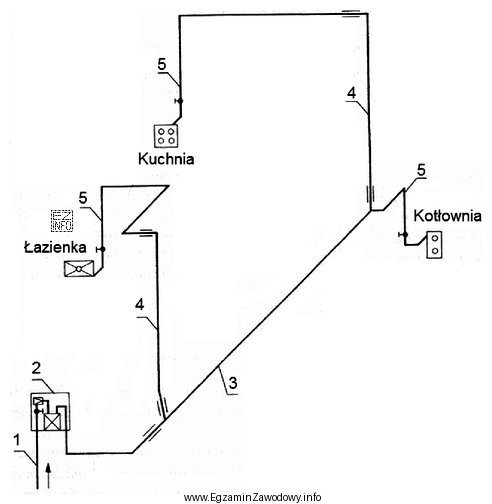

Na schemacie dołączonym do zadania należy najpierw odszukać odcinek instalacji o charakterze pionowym (łączący poziomy/kondygnacje), a następnie odczytać cyfrę przypisaną do tego elementu. W tym zadaniu pion instalacyjny jest oznaczony cyfrą 4.
- Odpowiedzi z innymi cyframi są niepoprawne, ponieważ wskazują elementy, które na schemacie nie pełnią funkcji pionu (mogą to być odcinki poziome, podejścia, armatura lub inne fragmenty instalacji).
- Typową pułapką jest mylenie odcinka "narysowanego wyżej" z odcinkiem "pionowym" – o pionie decyduje kierunek prowadzenia przewodu w schemacie, a nie jego położenie na kartce.
- Warto też zwrócić uwagę, czy schemat nie zawiera kilku pionowych odcinków: wtedy znaczenie ma, który z nich autor schematu zdefiniował jako pion instalacyjny (np. główny pion).
Na egzaminie pomaga procedura: (1) rozpoznaj element po funkcji i kierunku prowadzenia, (2) dopiero potem odczytaj jego oznaczenie liczbowe, (3) porównaj z odpowiedziami.
