KWALIFIKACJA INF1 - STYCZEŃ 2024



PYTANIE NR 36.

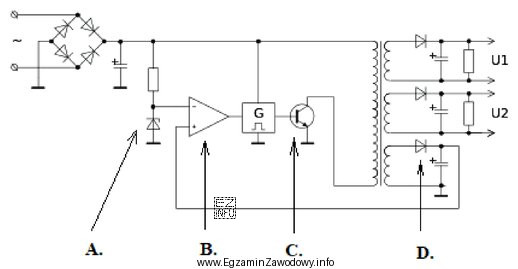

Na schemacie jest przedstawiony zasilacz impulsowy. Który ze wskazanych elementów pełni funkcję źródła napięcia odniesienia?
Na schemacie jest przedstawiony zasilacz impulsowy. Który ze wskazanych
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Element oznaczony literą A na schemacie jest diodą Zenera, która jest powszechnie stosowana jako źródło napięcia odniesienia w zasilaczach impulsowych. Dioda Zenera utrzymuje stałe napięcie niezależnie od zmian prądu płynącego przez nią, co czyni ją idealnym komponentem do stabilizacji napięcia w układzie regulacji zasilacza.
