KWALIFIKACJA TKO5 - STYCZEŃ 2015

PYTANIE NR 2.

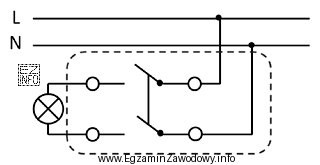

Na schemacie linią przerywaną zaznaczono
Ilustracja przedstawia schemat elektryczny, który jest częścią pytania egzaminacyjnego dla kwalifikacji zawodowej technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Linia przerywana na schemacie zwykle nie oznacza odbiornika (jak lampa czy wentylator), lecz zależność/sprzężenie elementów aparatu łączeniowego.
W przypadku łącznika dwubiegunowego przerywana linia bywa używana do pokazania wspólnego (mechanicznego) powiązania dwóch torów przełączanych jednocześnie.

Pełne wyjaśnienie:

W schematach elektrycznych oprócz samych symboli elementów stosuje się także różne rodzaje linii, które dopowiadają relacje między częściami układu. Linia ciągła najczęściej przedstawia połączenie przewodowe, natomiast linia przerywana często służy do pokazania zależności, która nie jest przewodem – przykładowo sprzężenia funkcjonalnego lub mechanicznego.

Odpowiedź "łącznik dwubiegunowy" jest właściwa, ponieważ w aparaturze łączeniowej dwubiegunowej istnieją dwa tory łączeniowe sterowane wspólnie. W praktyce rysunkowej bywa to zaznaczane linią przerywaną jako informacja, że oba "bieguny" należą do jednego urządzenia i działają jednocześnie.

Pozostałe odpowiedzi są typowymi elementami wykonawczymi lub sygnalizacyjnymi, których oznaczenia na schemacie wynikają z ich funkcji i mają własne charakterystyczne symbole:

  • "wentylator" jest odbiornikiem/urządzeniem wykonawczym – jego symbol nie jest zwykle definiowany przez samą linię przerywaną, tylko przez znak urządzenia.
  • "lampę" rozpoznaje się po symbolu źródła światła/elementu sygnalizacji, a nie po przerywanej linii łączącej dwa tory.
  • "łącznik przyciskowy podświetlany" to przycisk z dodatkowym elementem podświetlenia; na schemacie powinien mieć oznaczenie przycisku oraz osobne odniesienie do podświetlenia, a sama linia przerywana nie jest wystarczającą, typową cechą wyróżniającą ten element.

Na egzaminie warto pamiętać: jeśli pytanie dotyczy tego, co "zaznaczono linią przerywaną", to zwykle sprawdza znajomość konwencji rysunkowych (sprzężenia, zależności), a nie tylko rozpoznawanie odbiorników energii.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Najczęściej wskazuje relację inną niż połączenie przewodem, np. sprzężenie mechaniczne lub funkcjonalne między elementami. Dokładne znaczenie zależy od legendy i standardu dokumentacji, dlatego na egzaminie trzeba patrzeć także na kontekst symboli.
Łącznik dwubiegunowy przedstawia dwa tory łączeniowe sterowane jednocześnie. Często widać dwa zestawy styków powiązane wspólnym oznaczeniem lub linią pokazującą ich wspólne działanie (sprzężenie). To odróżnia go od pojedynczego łącznika.
Lampa i wentylator to elementy wykonawcze/sygnalizacyjne rozpoznawane przede wszystkim po swoich symbolach. Linia przerywana zwykle opisuje zależność między częściami aparatu (np. wspólne sterowanie), a nie "definiuje" odbiornik energii jako taki.
Nie zawsze. W różnych dokumentacjach może oznaczać różne relacje (np. zależność funkcjonalną, powiązanie elementów w jednym urządzeniu). Jeśli w zadaniu nie ma legendy, pozostaje interpretacja zgodna z typową praktyką rysunkową dla danej dziedziny.
Przycisk podświetlany powinien mieć oznaczenie samego przycisku oraz dodatkowe oznaczenie elementu świecącego (np. lampki/LED) albo wyraźne powiązanie z obwodem podświetlenia. Sama linia przerywana bez symbolu światła zwykle nie przesądza o podświetleniu.
Częste błędy to: pomijanie konwencji linii (ciągła vs przerywana), mylenie podobnych symboli aparatury łączeniowej oraz zgadywanie po nazwie elementu zamiast analizy rysunku. Pomaga porównanie: co jest "przewodem", a co jest "relacją" między elementami.
Warto ćwiczyć na rzeczywistych schematach: wyszukuj aparaty łączeniowe, elementy sygnalizacji i odbiorniki oraz sprawdzaj, jak są łączone. Dobrą metodą jest robienie fiszek: symbol ↔ nazwa ↔ funkcja w układzie sterowania.
W praktyce mogą występować w obwodach zasilania i sterowania, gdy trzeba jednocześnie rozłączać dwa tory (np. zasilanie i tor powrotny) zgodnie z projektem. Kluczowe jest rozpoznanie, że oba tory są sterowane wspólnie jako jeden aparat.
Pomaga legenda schematu, oznaczenia styków, opis aparatu (np. symbol łącznika) oraz to, czy linia przerywana łączy dwa elementy "mechanicznie" czy prowadzi do zacisków. Na egzaminie szukaj, czy przerywana linia nie łączy dwóch sekcji jednego aparatu.
Zwykle nie. Takie pytania testują praktyczną umiejętność czytania dokumentacji, więc bez znajomości podstawowych oznaczeń i konwencji łatwo pomylić aparat łączeniowy z elementem wykonawczym. Najbezpieczniej uczyć się symboli razem z ich funkcją w obwodzie.
