W tym typie zadań sprawdzana jest praktyczna umiejętność czytania schematów/rysunków urządzeń abonenckich. "Układ transmisji szeregowej" to fragment urządzenia odpowiedzialny za przesyłanie danych w postaci kolejnych bitów w czasie (szeregowo), czyli typowy interfejs komunikacyjny łączący część sterującą/logiczną urządzenia z wyprowadzeniem na złącze lub z torem komunikacyjnym.
Jak podejść do rozwiązania:
- Najpierw odszukaj na rysunku elementy, które pełnią funkcję wejścia/wyjścia danych (porty, interfejsy, bloki opisane jako komunikacyjne lub prowadzące do złącza).
- Sprawdź połączenia: układ transmisji szeregowej zwykle znajduje się na drodze między logiką/sterowaniem a fizycznym wyjściem komunikacyjnym.
- Na końcu dopasuj znaleziony blok do oznaczenia literowego na schemacie i wybierz właściwą literę z odpowiedzi.

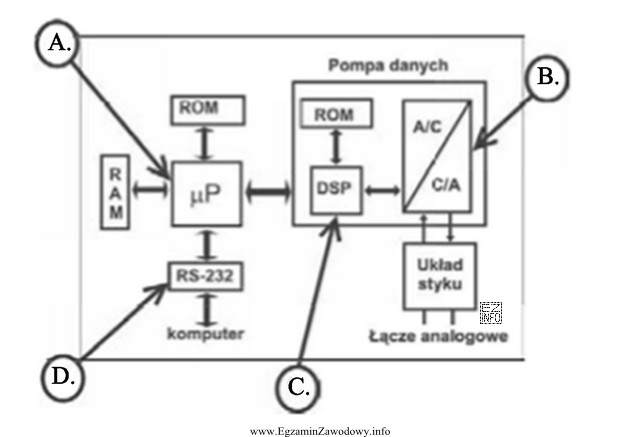

Poprawna jest odpowiedź "D", ponieważ na dołączonym schemacie właśnie tą literą oznaczono blok odpowiadający za transmisję szeregową.
Dlaczego pozostałe odpowiedzi są niepoprawne? Wynikają z błędnej identyfikacji innych bloków rysunku (np. części zasilania, przetwarzania sygnału lub elementów toru radiowego/telefonicznego). W praktyce egzaminacyjnej najczęstszy błąd to sugerowanie się samą lokalizacją elementu na rysunku, zamiast analizą jego połączeń i funkcji.
Wskazówka do nauki: ćwicz czytanie schematów blokowych, zaczynając od śledzenia przepływu sygnału/danych (od wejścia, przez przetwarzanie, do wyjścia). To ogranicza ryzyko pomyłek przy podobnych zadaniach.
