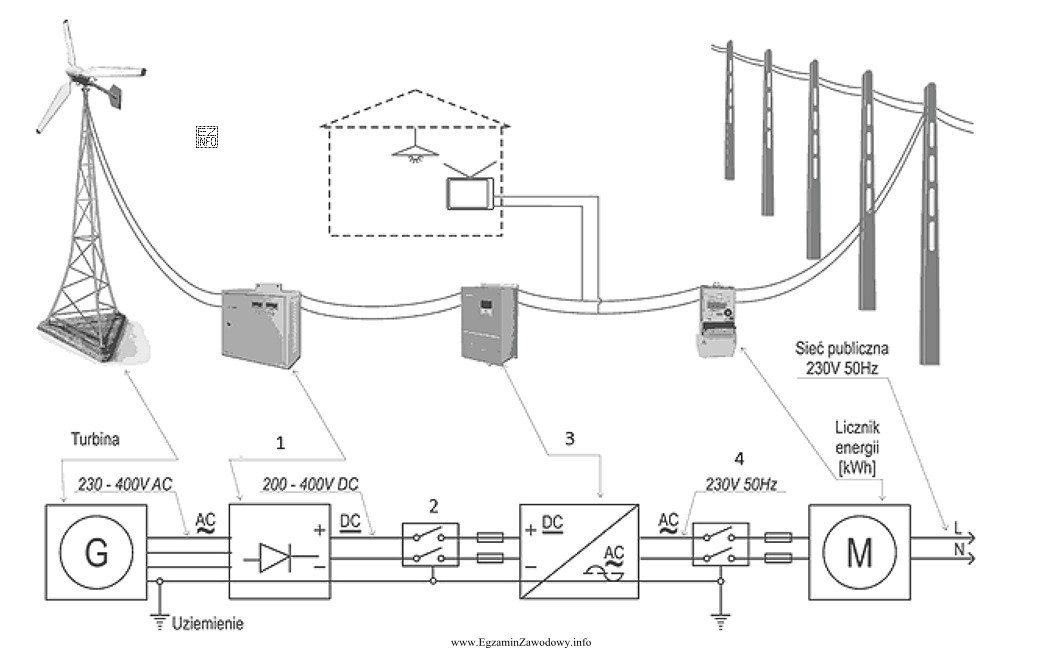

W elektrowni wiatrowej z układem przekształtnikowym (AC/DC/AC) tor mocy jest logicznie podzielony na część wejściową, szynę pośrednią DC oraz część wyjściową do sieci/odbioru AC. Na schematach montażowych bardzo często spotyka się zestaw elementów odpowiadających kolejnym etapom tej konwersji energii.
Odpowiedź "sterownik z prostownikiem, włącznik prądu stałego, inwerter, wyłącznik prądu przemiennego" jest spójna z takim podziałem funkcjonalnym:
- "Sterownik z prostownikiem" – obejmuje część energoelektroniczną realizującą prostowanie (zamianę napięcia/prądu przemiennego z generatora na stały) oraz sterowanie pracą przekształtnika.
- "Włącznik prądu stałego" – aparat łączeniowy po stronie DC, używany m.in. do bezpiecznego odłączania obwodu pośredniego (DC-link) na czas serwisu lub w stanach awaryjnych.
- "Inwerter" – przekształtnik DC→AC, którego zadaniem jest wytworzenie przebiegów prądu przemiennego o parametrach wymaganych po stronie wyjściowej (np. do synchronizacji i oddawania energii).
- "Wyłącznik prądu przemiennego" – aparat po stronie AC, umożliwiający odłączenie części wyjściowej od instalacji/sieci.
Pozostałe warianty są niepoprawne, bo mieszają kolejność elementów: raz umieszczają "włącznik prądu stałego" przed częścią prostownikową, innym razem przesuwają "sterownik z prostownikiem" za inwerter. Takie przestawienia nie odpowiadają typowej logice przepływu energii i podziału na stronę DC oraz stronę AC (a na rysunku numeracja 1–4 narzuca jednoznaczny porządek elementów).
Wskazówka egzaminacyjna: przy zadaniach z numeracją na schemacie najpierw rozpoznaj, czy dany fragment dotyczy strony DC czy AC (oznaczenia, symbole przekształtników i aparatów łączeniowych), a dopiero potem dopasuj elementy do kolejnych numerów.
