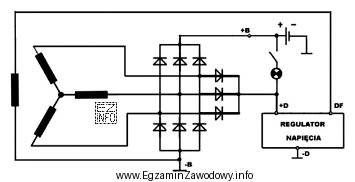

Na schematach instalacji elektrycznej pojazdu alternator rozpoznaje się po tym, że jest elementem źródłowym układu ładowania: jego wyjście zasilania (często opisywane jako wyprowadzenie do akumulatora) łączy się z akumulatorem i instalacją pokładową, a dodatkowe połączenia mogą dotyczyć wzbudzenia, kontrolki ładowania lub regulatora napięcia. Funkcyjnie alternator zamienia energię mechaniczną silnika na energię elektryczną i utrzymuje ładowanie akumulatora podczas pracy silnika.
Odpowiedź "rozrusznik" jest nieprawidłowa, ponieważ rozrusznik jest odbiornikiem dużej mocy używanym tylko podczas rozruchu – na schemacie zwykle współpracuje z elektromagnesem (włącznikiem) i bezpośrednim zasilaniem z akumulatora, ale nie pełni roli źródła ładowania w trakcie pracy silnika.
Odpowiedź "układ zapłonowy" jest nieprawidłowa, bo dotyczy wytwarzania i sterowania zapłonem (np. cewka/świece/sterowanie). To inny obszar instalacji niż ładowanie, a jego symbolika i połączenia są odmienne od elementów generujących prąd do ładowania akumulatora.
Odpowiedź "układ sterowania wentylatora" również jest nieprawidłowa: sterowanie wentylatora dotyczy konkretnego odbiornika (silnika wentylatora) i elementów wykonawczych (przekaźnik, rezystor, sterownik), a nie generatora energii elektrycznej. Nawet jeśli w takim obwodzie występują elementy elektroniczne, jego połączenia są typowe dla sterowania odbiornikiem, nie dla układu ładowania.
- Wskazówka egzaminacyjna: patrz na kierunek funkcji elementu: alternator "oddaje" energię do instalacji i akumulatora, a rozrusznik/wentylator "pobierają" energię.
- Wskazówka praktyczna: w diagnostyce braku ładowania schemat pomaga znaleźć punkty pomiarowe oraz połączenia regulatora i obwodu wzbudzenia.
