Wyjaśnienie poprawnej odpowiedzi:

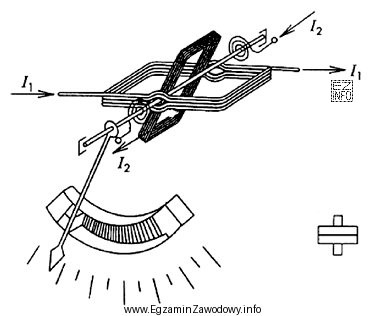

Na przedstawionym schemacie widoczny jest miernik, w którym działanie opiera się na oddziaływaniu dwóch cewek, przez które przepływają prądy I₁ i I₂. Charakterystyczne dla mierników elektrodynamicznych jest to, że mogą one mierzyć zarówno prądy stałe, jak i zmienne, co wynika z zasady działania opartej na oddziaływaniu magnetycznym między cewkami. Symbol graficzny miernika elektrodynamicznego, przedstawiony obok schematu, również wskazuje na ten typ miernika.
