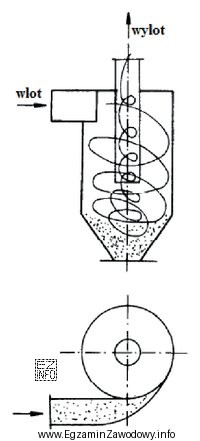

Odpowiedź "cyklonowy" jest właściwa, gdy schemat przedstawia urządzenie wykorzystujące separację bezwładnościową/odśrodkową. W cyklonie zapylony gaz zostaje wprowadzony w ruch wirowy (często przez wlot styczny), przez co cząstki pyłu – mając większą bezwładność niż gaz – są odrzucane ku ściankom, tracą energię i spadają do dolnej części (leja/spustu), a oczyszczony gaz opuszcza urządzenie górą przewodem wylotowym.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "tkaninowy" (filtr workowy/tkaninowy) działa na zasadzie filtracji: musi występować przegroda filtracyjna (worki, rękawy, kasety) i typowy układ doprowadzenia/odprowadzenia oraz mechanizm oczyszczania (np. strumień sprężonego powietrza). Sam kształt cyklonu i przepływ wirowy nie odpowiadają filtrowi tkaninowemu.
- "elektrostatyczny" (elektrofiltr) wymaga elementów wytwarzających pole elektryczne (układ elektrod, zasilanie wysokim napięciem, strefa wyładowań i płyty osadcze). Na schematach są zwykle zaznaczane komory z elektrodami; w cyklonie takich elementów nie ma.
- "tkaninowo-cyklonowy" sugeruje układ hybrydowy (np. cyklon jako stopień wstępny oraz filtr tkaninowy jako stopień dokładny). Taki układ na schemacie zwykle pokazuje dwa różne stopnie lub obecność przegrody filtracyjnej. Jeśli przedstawiono pojedynczy typowy cyklon, nie ma podstaw do uznania go za urządzenie łączone.
Wskazówka egzaminacyjna: szukaj na schemacie cech rozstrzygających zasadę działania: wir i lejek pyłowy (cyklon), przegroda filtracyjna (filtr tkaninowy), elektrody i komory (elektrofiltr). To najszybsza metoda eliminacji pomyłek.
