W przenośniku pneumatycznym do transportu materiałów sypkich kluczowe jest rozróżnienie, czy układ pracuje na podciśnieniu (ssanie), czy na nadciśnieniu (tłoczenie). Wentylator ssący (czasem w praktyce spotyka się też określenia: wentylator wyciągowy/odciągowy, źródło podciśnienia) odpowiada za wytworzenie różnicy ciśnień, dzięki której powietrze zasysa materiał i przenosi go rurociągiem.
Na schematach technologicznych element ten rozpoznaje się zwykle po:
- symbolu wentylatora/dmuchawy (graficzne oznaczenie urządzenia przepływowego),
- położeniu w instalacji: w układzie ssącym znajduje się w części, która "ściąga" powietrze z rurociągu i często współpracuje z elementami odpylania/filtracji,
- kierunku przepływu: wentylator jest włączony w tor powietrza tak, aby powodować zasysanie z odcinka transportowego.

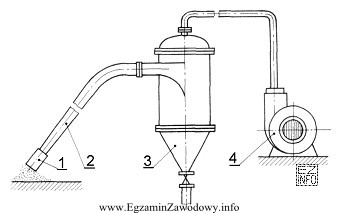

W tym zadaniu poprawna odpowiedź wynika z odczytu oznaczenia liczbowego przypisanego do wentylatora ssącego na załączonym rysunku: jest to numer 4.
Dlaczego pozostałe numery są błędne? Ponieważ odnoszą się do innych elementów schematu (np. odcinków rurociągu, zbiornika/zasobnika, elementu separacji lub filtracji) albo do urządzenia o innej funkcji. Typowym błędem jest mylenie urządzenia wytwarzającego podciśnienie z elementami oczyszczania powietrza lub z odcinkami instalacji, które jedynie prowadzą strumień, ale go nie wymuszają.
Wskazówka egzaminacyjna: najpierw ustal, czy pytanie dotyczy funkcji ("ssący" = podciśnienie), potem znajdź na schemacie urządzenie wymuszające przepływ i dopiero na końcu odczytaj numer oznaczenia.
