W rozdzielnicy SN (średniego napięcia) poszczególne pola mają określone funkcje, a ich rodzaj rozpoznaje się po symbolach na schemacie (najczęściej jednokreskowym) i po tym, z czym dane pole jest połączone w układzie szyn.
Pole sprzęgłowe (sprzęgło szyn / sprzęgło sekcji) to pole, którego zadaniem jest połączenie dwóch sekcji szyn zbiorczych albo umożliwienie ich rozdzielenia. W praktyce pozwala to na:
- przełączenia zasilania podczas remontu jednej sekcji,
- zasilanie rezerwowe (utrzymanie napięcia na jednej sekcji z drugiej),
- ograniczanie skutków awarii przez pracę sekcyjną szyn.

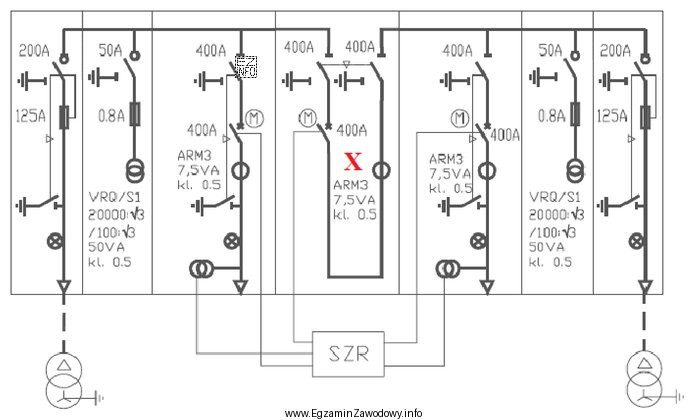

Dlatego jeśli na schemacie symbol X wskazuje pole realizujące funkcję połączenia sekcji/torów szyn, prawidłową odpowiedzią jest pole sprzęgłowe.
Dlaczego pozostałe odpowiedzi są nieprawidłowe w tym kontekście:
- Pole liniowe dotyczy odpływu/zasilania linii (kablowej lub napowietrznej). Na schemacie jest kojarzone z torem prowadzącym na zewnątrz stacji do sieci.
- Pole transformatorowe służy do przyłączenia i zabezpieczenia transformatora (np. SN/nn). Na schemacie prowadzi do symbolu transformatora, a nie do drugiej sekcji szyn.
- Pole pomiarowe jest związane z układami pomiarowymi (np. przekładniki, pomiar energii/parametrów). Zwykle rozpoznaje się je po obecności elementów pomiarowych i innej funkcji niż łączenie sekcji.
Wskazówka egzaminacyjna: przy pytaniach "na schemacie symbolem X oznaczono pole…" najpierw sprawdź, czy symbol łączy dwie części szyn (sprzęgło), czy prowadzi do odpływu (linia), do transformatora albo do układu pomiarowego. To zwykle najszybciej odróżnia typ pola.
