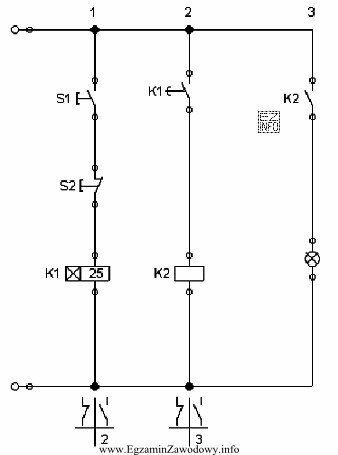

W schematach sterowania (np. drabinkowych) oznaczenie K jest typowe dla przekaźników/styczników. Ten sam symbol identyfikacyjny (tu: K1) może pojawić się w kilku miejscach schematu: jako cewka elementu oraz jako jego styki (wykonawcze/sterujące).
W tym zadaniu kluczowe są dwa szczegóły graficzne:
- Symbol cewki K1 ma dodatkowe oznaczenie wewnątrz prostokąta (mały kwadrat z krzyżykiem). Takie oznaczenie informuje, że nie jest to zwykły przekaźnik, tylko przekaźnik czasowy.
- Symbol styku K1 jest stykiem zwiernym (NO), a dodatkowy łuk/czasza przy ramieniu styku oznacza funkcję opóźnienia czasowego współpracującą z tą cewką.
Dla przekaźnika czasowego typu zwłoka przy zamykaniu (on-delay, TON) przebieg działania jest następujący: po podaniu zasilania na cewkę przekaźnika odliczany jest nastawiony czas, a dopiero po jego upływie styk zwierny zamyka się. To odróżnia go od zwłoki przy otwieraniu (off-delay, TOF), gdzie opóźnienie dotyczy rozłączenia po zaniku zasilania cewki.
Dlatego poprawne jest rozpoznanie, że K1 oznacza cewkę oraz styk zwierny przekaźnika czasowego działającego ze zwłoką czasową przy zamykaniu.
Pozostałe odpowiedzi są błędne, ponieważ:
- Opis "przekaźnika napięciowego" nie pasuje do symboli czasu (dodatkowe znaki na cewce i na styku).
- "Przycisk sterowniczy" na schematach ma zwykle oznaczenie S i inny symbol graficzny; tutaj przyciski są osobno (S1, S2).
- Wariant "zwłoka przy otwieraniu" dotyczy innej funkcji czasowej (opóźnionego odpadania) i odpowiada innym oznaczeniom funkcji czasu.
W praktyce (także w gazownictwie) takie przekaźniki realizują sekwencje uruchomień i opóźnienia zabezpieczające, np. opóźnione załączenie wentylatora, sygnalizacji lub elementów blokad.
