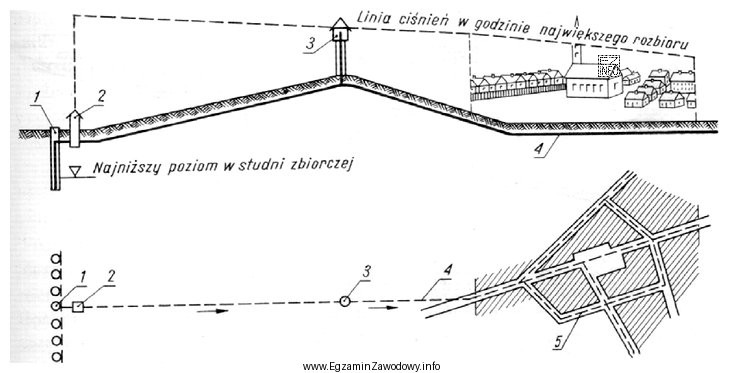

W typowym systemie zaopatrzenia w wodę wyróżnia się kilka kluczowych elementów: ujęcie wody (pozyskanie wody surowej), urządzenia przygotowania/transportu (np. stacja pomp), elementy przesyłu (np. rurociąg magistralny) oraz obiekty magazynujące i stabilizujące pracę układu, czyli zbiorniki.
Odpowiedź "zbiornik przepływowy" jest właściwa, ponieważ taki zbiornik pełni funkcję bufora: gromadzi wodę w okresach mniejszego poboru i oddaje ją przy większym zapotrzebowaniu. Dzięki temu ogranicza gwałtowne wahania w pracy pomp i pomaga utrzymać bardziej stabilne parametry zasilania sieci (zwłaszcza wahań ciśnienia i wydajności). W praktyce jest to obiekt bardzo charakterystyczny w układach wodociągowych, często sytuowany w ciągu technologicznym tak, by wyrównywać rozbiory i zwiększać niezawodność zasilania.
Pozostałe odpowiedzi są niepoprawne, bo opisują inne funkcje i inne miejsca w układzie:
- "ujęcie wody" dotyczy początku systemu (pozyskanie wody z rzeki, jeziora, studni, infiltracji). Na schemacie ujęcie jest zwykle pierwszym węzłem, a nie elementem magazynowania wody w sieci.
- "rurociąg magistralny" jest elementem przesyłowym. Jego rola polega na transporcie wody na większe odległości, a nie na magazynowaniu. Na schemacie rurociąg jest przedstawiany jako linia (ciąg przewodu), a nie jako odrębny obiekt zbiornikowy.
- "stacja pomp" (pompownia) służy do podnoszenia ciśnienia i wymuszenia przepływu. To urządzenie energetyczne/technologiczne, nie magazyn. Uczniowie często mylą ją ze zbiornikiem, bo oba obiekty występują "w środku" układu, ale pełnią zupełnie inne zadania.
Wskazówka egzaminacyjna: przy pytaniach "co oznacza numer na schemacie", najpierw rozpoznaj symbol (zbiornik jako obiekt, rurociąg jako linia, pompownia jako węzeł technologiczny), a dopiero potem dopasuj nazwę. To zmniejsza ryzyko strzału wynikającego wyłącznie ze skojarzeń.
