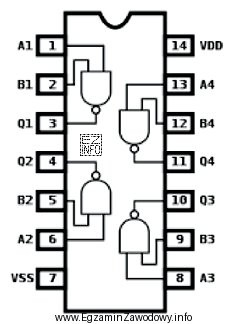

Bramka NAND (NOT-AND) jest bramką, której wyjście jest negacją wyniku bramki AND. Oznacza to, że daje stan "0" tylko w jednym przypadku: gdy wszystkie wejścia są w stanie "1". W każdej innej kombinacji wejść na wyjściu pojawia się "1".
W praktyce rozpoznanie NAND na schemacie opiera się na dwóch elementach:
- bazowy kształt odpowiada bramce AND,
- na wyjściu znajduje się znak negacji (często małe kółko). To właśnie ten detal zmienia AND w NAND.
Odpowiedź "NAND" jest więc właściwa, jeśli na przedstawionym symbolu widać bramkę typu AND z zanegowanym wyjściem.
Pozostałe odpowiedzi są błędne z typowych powodów:
- "AND" opisuje bramkę bez negacji. Jeśli na symbolu występuje oznaczenie negacji na wyjściu, nie jest to czysta AND.
- "OR" ma inny kształt symbolu niż AND (w standardowych zapisach), więc nie pasuje, jeśli baza symbolu odpowiada AND.
- "NOR" to negacja OR (NOT-OR). Na schemacie NOR rozpoznaje się jako bramkę OR z oznaczeniem negacji na wyjściu. Jeśli "korpus" symbolu jest AND, to nie będzie NOR.
W kontekście obsługi technicznej i czytania dokumentacji w lotnictwie umiejętność poprawnego rozpoznawania bramek logicznych pomaga interpretować zachowanie sygnałów dyskretnych w układach sterowania i monitorowania. W zadaniach egzaminacyjnych najczęstsza pułapka to przeoczenie znaku negacji (małego kółka) lub pomylenie, czy negacja dotyczy wyjścia (NAND/NOR), czy wejścia (funkcje z zanegowanym wejściem).
