KWALIFIKACJA ELM1 - CZERWIEC 2020

PYTANIE NR 2.

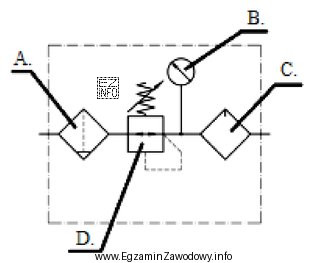

Na schemacie zespołu przygotowania powietrza symbol graficzny manometru oznaczono literą
Ilustracja przedstawia schemat zespołu przygotowania powietrza, który jest częścią egzaminu zawodowego dla automatyka w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Manometr na schematach pneumatycznych rozpoznaje się po charakterystycznym symbolu przyrządu pomiarowego (wskaźnik ciśnienia podłączony do linii). Na przedstawionym schemacie zespołu przygotowania powietrza ten symbol ma przypisaną literę B, dlatego ta odpowiedź jest poprawna.

Pełne wyjaśnienie:

W zespole przygotowania powietrza (często spotykanym jako układ FRL: filtr–reduktor–naolejacz) manometr służy do kontroli ciśnienia w danym punkcie instalacji, najczęściej na wyjściu z reduktora ciśnienia. Na schematach pneumatycznych manometr ma odrębny, rozpoznawalny symbol graficzny przyrządu pomiarowego, który odróżnia go od elementów wykonawczych i przygotowania medium.

Odpowiedź "B" jest właściwa, ponieważ na danym schemacie to właśnie litera przypisana do symbolu manometru (a nie do filtra, reduktora czy innego elementu zespołu) wskazuje wymagany element.

Dlaczego pozostałe odpowiedzi są błędne? Ponieważ odnoszą się do liter przypisanych innym symbolom na tym samym rysunku. W praktyce w zespole przygotowania powietrza obok manometru często występują m.in. filtr/odwadniacz, reduktor ciśnienia i naolejacz; ich symbole mogą być mylone, jeśli uczeń kieruje się wyłącznie ogólnym "kształtem" elementu, a nie detalami symbolu i miejscem wpięcia w linię.

Wskazówka egzaminacyjna: identyfikując manometr, zwróć uwagę na to, że jest to przyrząd wskazujący wartość ciśnienia, więc na schemacie będzie podłączony do przewodu jako punkt pomiarowy, a nie jako element zmieniający przepływ (jak filtr czy reduktor). Najpierw rozpoznaj symbol, dopiero potem odczytaj literę przypisaną na rysunku.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To zestaw elementów, który przygotowuje sprężone powietrze do pracy w układzie: oczyszcza je, stabilizuje ciśnienie i (czasem) dozuje smar. Najczęściej spotkasz układ FRL: filtr/odwadniacz, reduktor ciśnienia oraz naolejacz.
Manometr jest rysowany jako symbol przyrządu pomiarowego podłączonego do przewodu, którego funkcją jest wskazanie ciśnienia w punkcie instalacji. Kluczowe jest to, że nie steruje przepływem, tylko mierzy wartość i jest wpięty jako pomiar.
Reduktor ustala wymagane ciśnienie robocze, a manometr pozwala je szybko sprawdzić i wyregulować podczas uruchamiania. Dzięki temu operator widzi, czy nastawa jest prawidłowa i czy nie ma spadków ciśnienia wynikających np. z zapchanego filtra.
Najczęściej mylone są symbole elementów zespołu FRL: filtr/odwadniacz, reduktor i naolejacz, bo znajdują się blisko siebie na schemacie. Błąd wynika z patrzenia na "blok" zespołu zamiast na detal symbolu przyrządu pomiarowego.
W praktyce najczęściej mierzy się ciśnienie za reduktorem, czyli ciśnienie robocze dla odbiorników. Spotyka się jednak różne rozwiązania i dlatego na egzaminie zawsze opieraj się na schemacie oraz na miejscu wpięcia symbolu w linię.
Automatyk montuje i uruchamia układy, diagnozuje usterki (np. spadki ciśnienia, nieszczelności), dobiera nastawy reduktora, kontroluje wskazania manometru i poprawność połączeń według dokumentacji. Umiejętność czytania schematów jest kluczowa.
Gdy pytanie dotyczy identyfikacji elementu na schemacie (jak manometr) albo doboru elementu do funkcji w układzie. Nawet jeśli rysunek jest podany, bez rozpoznania symboli trudno wskazać właściwą literę lub nazwę elementu.
Częsty błąd to odczyt litery "z sąsiedztwa" (np. z innego elementu) albo pominięcie cienkiej linii łączącej opis z symbolem. Pomaga systematyka: najpierw wskaż symbol, potem prześledź linię opisu i dopiero odczytaj literę.
Nie. To typowe zadanie z rozpoznawania elementów i czytania dokumentacji technicznej. Liczy się poprawna identyfikacja symbolu oraz dokładne dopasowanie go do oznaczenia literowego na rysunku, bez obliczeń i przeliczania jednostek.
Najskuteczniejsze jest ćwiczenie na wielu schematach: najpierw rozpoznawaj filtr, reduktor, naolejacz i manometr, potem sprawdzaj odpowiedzi w legendzie. Dodatkowo porównuj schemat z rzeczywistym zespołem, by utrwalić funkcje elementów.
info

Statystycznie 50% uczniów zna prawidłową odpowiedź. trudne

W praktyce zawodowej kluczowe jest to, że manometr na schematach pneumatycznych rozpoznaje się po charakterystycznym symbolu przyrządu pomiarowego (wskaźnik ciśnienia podłączony do linii).

Źródła:

  • Szczegółowe informacje wymagają materiałów specjalistycznych (normy/legendy symboli pneumatycznych oraz dokumentacja dydaktyczna producentów) – nie posiadam możliwości podania zweryfikowanych, jednoznacznych cytowań.

Materiały:

  • Podręcznik/zeszyt ćwiczeń z pneumatyki: symbole i schematy elementów FRL
  • Katalogi producentów pneumatyki z legendą symboli (np. filtry, reduktory, manometry)
  • Materiały szkolne z czytania schematów pneumatycznych stosowane w kształceniu automatyka
