KWALIFIKACJA MTL1 + MTL2 - STYCZEŃ 2022

PYTANIE NR 23.

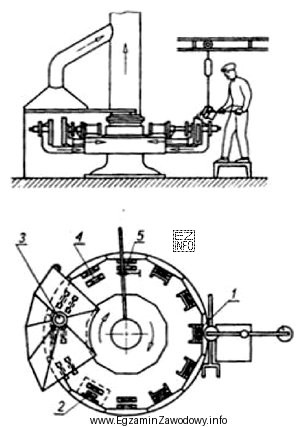

Na stanowiskach od 1 do 5, zamieszczonej na rysunku kokilarki karuzelowej realizowane są kolejno operacje:
Ilustracja przedstawia schemat kokilarki karuzelowej, używanej w procesie odlewniczym, co jest związane z kwalifikacjami
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna sekwencja wynika z logiki cyklu kokilowania: najpierw następuje zalewanie, po zestalenieniu wypychanie odlewu, następnie przygotowanie kokili przez naniesienie pokrycia ochronnego. Rdzeniowanie wykonuje się przed ponownym zamknięciem kokili, aby rdzeń znalazł się we właściwym położeniu.

Pełne wyjaśnienie:

W kokilarce karuzelowej (wielostanowiskowej) kolejne stanowiska odpowiadają kolejnym etapom cyklu technologicznego, które muszą zachodzić w takiej kolejności, aby proces był wykonalny i powtarzalny.

Operacja zalewania musi wystąpić na początku cyklu dla danej kokili: dopiero po zamknięciu i przygotowaniu gniazda można wprowadzić ciekły metal. Następnie, po upływie czasu krzepnięcia i wstępnego stygnięcia, konieczne jest wypychanie odlewu z kokili (otwarcie i usunięcie odlewu). Bez usunięcia odlewu nie da się wykonać kolejnych czynności przygotowawczych.

Kolejny krok to nanoszenie pokrycia ochronnego (powłoki/środka rozdzielającego). Robi się to typowo na otwartej kokili po wyjęciu odlewu, aby:

  • ułatwić późniejsze oddzielenie odlewu od powierzchni kokili,
  • chronić powierzchnię roboczą i stabilizować warunki cieplne,
  • zmniejszać ryzyko przywierania i lokalnych przypaleń.

Rdzeniowanie (umieszczenie rdzenia) musi nastąpić w momencie, gdy kokila jest dostępna (otwarta) i można precyzyjnie ustawić rdzeń w gnieździe. Zbyt wczesne lub zbyt późne umieszczenie rdzenia jest technologicznie niepoprawne: po zamknięciu kokili nie ma dostępu do wnętrza, a przed przygotowaniem powierzchni (np. bez powłoki) rośnie ryzyko problemów jakościowych.

Dopiero po poprawnym osadzeniu rdzenia wykonuje się zamykanie kokili, aby przygotować zestaw do kolejnego zalania. Taka kolejność minimalizuje pomyłki, zapewnia bezpieczeństwo obsługi oraz stabilizuje jakość wyrobów w pracy karuzelowej.

Dlaczego pozostałe odpowiedzi są niepoprawne? Te warianty przestawiają rdzeniowanie i zamykanie lub przesuwają nanoszenie powłoki na koniec cyklu. To prowadzi do nielogicznego przebiegu: rdzeń nie może być poprawnie założony do zamkniętej kokili, a powłoka ochronna zwykle nie jest nanoszona "po zamknięciu" i "po wszystkich operacjach", lecz w fazie przygotowania przed kolejnym cyklem zalewania.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Kokilarka karuzelowa to maszyna do odlewania w kokilach, w której kilka stanowisk roboczych jest rozmieszczonych na stole obrotowym. Kokile przechodzą kolejno przez etapy cyklu (np. zalewanie, wyjmowanie odlewu, przygotowanie powierzchni), co zwiększa wydajność i powtarzalność procesu.
Typowy cykl obejmuje przygotowanie i zamknięcie kokili, zalewanie ciekłym metalem, czas krzepnięcia, otwarcie kokili, wyjęcie lub wypchnięcie odlewu oraz przygotowanie kokili do następnego cyklu (np. czyszczenie i nanoszenie powłoki ochronnej). Dokładna kolejność zależy od maszyny i technologii.
Wypychanie odlewu wykonuje się dopiero po zalaniu i po wstępnym zestalenieniu metalu. Wcześniej odlew fizycznie nie istnieje, a zbyt wczesne otwarcie kokili powoduje zalanie, deformacje lub uszkodzenie odlewu. To etap wynikający bezpośrednio z przebiegu krzepnięcia.
Pokrycie ochronne (powłoka) poprawia rozdzielanie odlewu od kokili, zmniejsza przywieranie i ogranicza zużycie powierzchni roboczej. Pomaga też stabilizować warunki cieplne i może ograniczać wady powierzchniowe. Zwykle nakłada się je w fazie przygotowania kokili przed kolejnym zalaniem.
Rdzeniowanie wykonuje się wtedy, gdy kokila jest dostępna do założenia rdzenia i można go poprawnie ustawić w gnieździe. W praktyce oznacza to etap przed zamknięciem kokili i przed kolejnym zalewaniem. Rdzeń musi być stabilnie osadzony, aby nie przemieścił się podczas zamykania i zalewania.
Po zamknięciu kokili nie ma dostępu do wnętrza formy, więc nie da się włożyć i ustawić rdzenia w prawidłowej pozycji. Próba "rdzeniowania po zamknięciu" jest zwykle nielogiczna technologicznie. W egzaminach to częsty haczyk: trzeba powiązać czynność z dostępnością gniazda kokili.
Najpierw ustal, gdzie jest strefa zalewania (np. obecność rynny/układu zalewowego), a gdzie strefa wyjmowania odlewu (wyrzutniki, chwytaki). Następnie sprawdź strefę przygotowania kokili (natrysk/powłoka) i miejsce zakładania rdzeni. Dopiero na końcu interpretuj zamykanie jako etap przed zalewaniem.
Najczęstsze błędy to przestawianie sąsiednich kroków (np. rdzeniowanie z zamykaniem) oraz kierowanie się "intuicją" zamiast zasadą dostępu do kokili. Często myli się też przygotowanie powierzchni (powłoka) z czynnościami po zalewaniu, mimo że powłoka zwykle przygotowuje kokilę do kolejnego cyklu.
Nie zawsze. Ogólna logika cyklu jest podobna, ale szczegóły zależą od konstrukcji maszyny, stopu, rodzaju odlewu, sposobu chłodzenia i automatyzacji (np. miejsce natrysku, sposób wyjmowania odlewu). Dlatego w zadaniach egzaminacyjnych kluczowe jest odczytanie rysunku i powiązanie stanowisk z funkcją.
Ćwicz na schematach i zdjęciach: ucz się rozpoznawać elementy charakterystyczne (układ zalewowy, wyrzutniki, natrysk powłoki, mechanizmy zamykania, podajniki rdzeni). Twórz własne mapy cyklu: "co musi być otwarte, a co zamknięte". To pomaga unikać losowego wybierania kolejności.
info

To pytanie poprawnie rozwiązuje 56% zdających egzamin. średnie

Specjaliści zwracają uwagę: "Poprawna sekwencja wynika z logiki cyklu kokilowania: najpierw następuje zalewanie, po zestalenieniu wypychanie odlewu, następnie przygotowanie kokili przez naniesienie pokrycia ochronnego."

Materiały:

  • Podręczniki i skrypty z odlewnictwa: odlewanie kokilowe i maszyny do kokilowania (działy o cyklu kokilarki)
  • Instrukcje obsługi (DTR) kokilarek karuzelowych stosowanych w pracowni/zakładzie
  • Materiały dydaktyczne szkół branżowych/techników dla zawodu z obszaru odlewnictwa (temat: oprzyrządowanie i proces kokilowania)
