KWALIFIKACJA ELM2 + ELM5 - CZERWIEC 2008

PYTANIE NR 28.

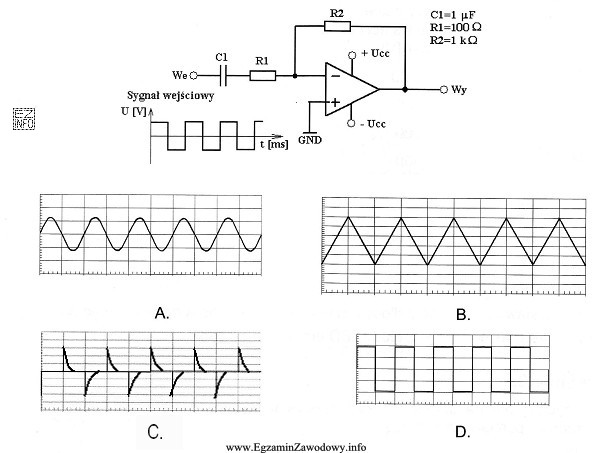

Na wejście układu różniczkującego przedstawionego na rysunku, podano sygnał z generatora fali prostokątnej. Który z przebiegów zaobserwujemy na wyjściu układu?
Ilustracja przedstawia schemat układu różniczkującego w kontekście egzaminu zawodowego dla elektronika, kwalifikacje EE3 +
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Układ różniczkujący daje na wyjściu sygnał proporcjonalny do szybkości zmian napięcia wejściowego. Dla fali prostokątnej zmiany występują prawie wyłącznie na zboczach, więc na wyjściu pojawiają się krótkie impulsy o przeciwnych polaryzacjach dla zbocza narastającego i opadającego. Taki przebieg odpowiada wykresowi C.

Pełne wyjaśnienie:

W typowym układzie różniczkującym RC (działającym w zakresie, w którym stała czasowa jest "mała" względem czasu trwania poziomów prostokąta) napięcie wyjściowe jest w przybliżeniu proporcjonalne do pochodnej sygnału wejściowego, czyli do szybkości zmian napięcia.

Fala prostokątna ma dwa kluczowe momenty: zbocze narastające (gwałtowny wzrost) oraz zbocze opadające (gwałtowny spadek). Pomiędzy zboczami sygnał jest prawie stały, więc jego pochodna jest bliska zeru. To oznacza, że układ różniczkujący nie powinien generować "ciągłego" przebiegu na poziomach wysokim i niskim, tylko reakcję skoncentrowaną wokół zboczy.

  • Dla zbocza narastającego pojawia się impuls jednej polaryzacji (zależnie od tego, gdzie jest punkt wyjścia i jak zdefiniowano znaki napięć).
  • Dla zbocza opadającego pojawia się impuls o przeciwnej polaryzacji.
  • Impulsy są krótkie i zanikają wykładniczo, bo kondensator ładuje się/rozładowuje z pewną stałą czasową.

Dlatego poprawny wybór to przebieg przedstawiający dwa przeciwne impulsy na każdy okres (jeden na narastaniu, drugi na opadaniu), a poza zboczami napięcie jest bliskie zeru. To opis odpowiadający odpowiedzi "Wykres C".

Pozostałe przebiegi są typowymi pułapkami:

  • Przebieg nadal prostokątny sugeruje brak przetwarzania lub pomylenie punktu obserwacji.
  • Przebieg "wygładzony"/trójkątny częściej kojarzy się z całkowaniem lub filtracją dolnoprzepustową.
  • Impulsy o tej samej polaryzacji na obu zboczach wskazują nieuwzględnienie znaku pochodnej lub błędną interpretację zbocza opadającego.

W zadaniach egzaminacyjnych warto zapamiętać zasadę: różniczkowanie prostokąta daje impulsy na zboczach, a całkowanie prostokąta daje przebieg zbliżony do rampy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Układ różniczkujący RC to obwód, w którym napięcie wyjściowe (w pewnym zakresie częstotliwości) jest proporcjonalne do szybkości zmian napięcia wejściowego. W praktyce daje on krótkie impulsy przy gwałtownych zmianach sygnału i ma związek z filtrem górnoprzepustowym.
Fala prostokątna zmienia się szybko tylko na zboczach. Różniczkowanie "wyciąga" właśnie te szybkie zmiany, więc zamiast poziomu stałego dostajesz impulsy w chwilach narastania i opadania. Pomiędzy zboczami sygnał jest stały, więc wyjście jest bliskie zera.
Stała czasowa RC decyduje, jak krótki i jak wysoki będzie impuls. Gdy RC jest małe względem okresu prostokąta, impulsy są wąskie i szybko zanikają. Gdy RC jest porównywalne z czasem trwania poziomów, przebieg może przestać wyglądać jak "czyste" impulsy i pojawi się większe zniekształcenie.
Nie. Dla zbocza narastającego i opadającego znaki impulsów są przeciwne, bo pochodna rosnącego sygnału ma inny znak niż pochodna malejącego. W praktyce znak zależy też od tego, gdzie mierzysz wyjście (na rezystorze czy na kondensatorze) i od przyjętej biegunowości pomiaru.
Różniczkowanie prostokąta daje impulsy na zboczach, a między zboczami przebieg jest bliski zeru. Całkowanie prostokąta daje przebieg narastający/opadający w czasie (zbliżony do rampy lub wykładniczego ładowania), bo "sumuje" sygnał w czasie zamiast reagować tylko na jego nagłe zmiany.
Stosuje się go m.in. do detekcji zboczy, formowania krótkich impulsów wyzwalających, w torach synchronizacji i w układach, gdzie potrzebny jest impuls przy zmianie stanu. Może też pojawiać się jako efekt uboczny sprzęgania pojemnościowego między stopniami wzmacniaczy.
Najczęstsze pomyłki to: wybór nadal prostokąta na wyjściu, pomylenie różniczkowania z całkowaniem, nieuwzględnienie przeciwnej polaryzacji impulsów na zboczach oraz mylenie punktu pomiaru (napięcie na kondensatorze daje inny kształt niż napięcie na rezystorze).
Nie idealnie. W realnych układach ograniczają go pasmo elementów, rezystancje źródła, pojemności pasożytnicze i możliwości generatora. Zbyt szybkie zbocza mogą powodować przeregulowania, a zbyt wolne sprawią, że impulsy będą mniejsze i bardziej rozciągnięte w czasie.
Najczęściej zobaczysz krótkie impulsy w momentach przejść sygnału wejściowego oraz prawie płaską linię (blisko zera) między zboczami. Jeśli na wejściu jest prostokąt, to na wyjściu powinny być dwa impulsy na okres o przeciwnych znakach. Pomaga też porównanie kanałów CH1 i CH2.
Ćwicz skojarzenia: skok wejścia → odpowiedź wykładnicza w RC, prostokąt → reakcja na dwa skoki, różniczkowanie → impulsy na zboczach, całkowanie → narastanie/opadanie. Dobrze działa rysowanie przebiegów "z głowy" oraz krótkie eksperymenty w symulatorze SPICE.
info

Około 34% zdających odpowiada poprawnie na to pytanie. bardzo trudne

Specjaliści zwracają uwagę: "Układ różniczkujący daje na wyjściu sygnał proporcjonalny do szybkości zmian napięcia wejściowego."

Źródła:

  • Paul Horowitz, Winfield Hill, "The Art of Electronics", 3rd Edition, Cambridge University Press, rozdziały o obwodach RC i odpowiedzi czasowej
  • Adel S. Sedra, Kenneth C. Smith, "Microelectronic Circuits", 7th Edition, Oxford University Press, sekcje dotyczące obwodów pierwszego rzędu (RC) i odpowiedzi na skok

Materiały:

  • Podręcznik podstaw elektroniki analogowej (filtry i obwody RC, odpowiedź skokowa)
  • Notatki/lekcje o odpowiedzi układów liniowych na wymuszenie prostokątne
  • Ćwiczenia laboratoryjne z oscyloskopem: obserwacja sygnałów w obwodach RC
