KWALIFIKACJA ELM6 - PAŹDZIERNIK 2013

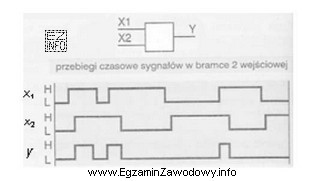

W przebiegach czasowych bramek logicznych kluczowe jest porównanie stanu wyjścia z kombinacjami stanów na wejściach w tych samych chwilach czasu. Dla bramki AND (koniunkcja) obowiązuje zasada: wyjście ma stan 1 tylko wtedy, gdy wszystkie wejścia mają stan 1. W praktyce, na osi czasu należy znaleźć odcinki, w których oba wejścia są w stanie wysokim; jeśli w tych odcinkach wyjście także jest wysokie, a poza nimi pozostaje niskie, wskazuje to na AND.

Dlaczego pozostałe odpowiedzi nie pasują do takiej zależności?

• OR: w OR wyjście byłoby równe 1 już wtedy, gdy co najmniej jedno wejście jest 1. To zwykle daje więcej odcinków "1" na wyjściu niż w AND (pojawiają się także wtedy, gdy tylko jedno wejście ma 1).
• NOT: NOT jest bramką jednoargumentową (ma jedno wejście). Jeśli na rysunku są dwa wejścia, NOT odpada. Nawet przy jednym wejściu wyjście byłoby zawsze negacją tego wejścia, a nie zależnością od dwóch sygnałów.
• NAND: NAND to negacja AND. Oznacza to, że wyjście byłoby równe 0 tylko wtedy, gdy oba wejścia są 1, a w pozostałych przypadkach byłoby 1. Jeśli na rysunku wyjście przyjmuje 1 wyłącznie przy jednoczesnych jedynkach na wejściach, to jest to AND, nie NAND.

Wskazówka egzaminacyjna: nie oceniaj bramki na podstawie jednego impulsu. Przeanalizuj kilka przedziałów czasu, szczególnie te, gdzie wejścia są: (1,1), (1,0), (0,1) i (0,0). To minimalizuje ryzyko pomyłki między AND/OR oraz AND/NAND.
