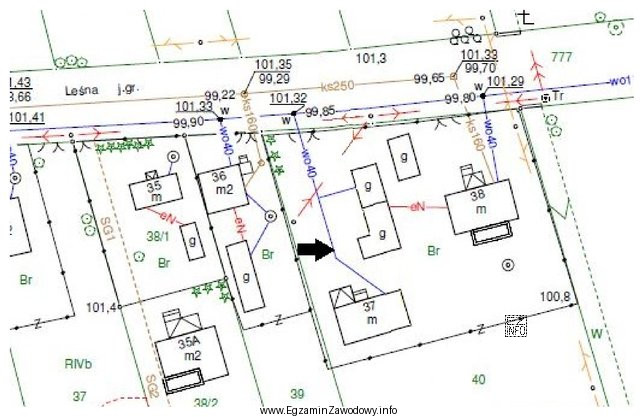

Pytanie dotyczy odczytu informacji z fragmentu mapy zasadniczej przeznaczonej do celów projektowych. W praktyce projektowej (również w architekturze krajobrazu) taka mapa służy do oceny, jakie elementy infrastruktury znajdują się w terenie i gdzie przebiegają. Jednym z kluczowych zadań jest poprawne rozpoznanie, jaki rodzaj sieci uzbrojenia terenu został pokazany w miejscu wskazanym strzałką.
Odpowiedź "wodociągowej." jest poprawna, gdy wskazany odcinek ma oznaczenie właściwe dla przewodu wodociągowego (sieci wody). Umiejętność ta polega na dopasowaniu symbolu z rysunku do znaczenia podanego w legendzie mapy oraz na odróżnieniu sieci o podobnym przebiegu liniowym.
Dlaczego pozostałe opcje nie pasują, jeśli symbol dotyczy wodociągu?
- "kanalizacyjnej." – kanalizacja (sanitarna lub deszczowa) jest prezentowana innymi znakami; mylenie jej z wodociągiem to częsty błąd wynikający z traktowania wszystkich przewodów jako "jednej sieci".
- "ciepłowniczej." – sieć ciepłownicza ma własne oznaczenia; w dokumentacji projektowej jej rozpoznanie jest ważne m.in. ze względu na ograniczenia robót i wymagania dotyczące bezpieczeństwa w pobliżu przewodów.
- "elektroenergetycznej." – sieci elektroenergetyczne (kable lub linie) również mają odrębne symbole; pomyłka bywa skutkiem skupienia się na samym "odcinku linii" bez analizy cech znaku.
Wskazówka egzaminacyjna: przy pytaniach "na fragmencie mapy" zawsze odczytaj symbol w kontekście legendy i pozostałych elementów (np. sąsiednich sieci, opisów, węzłów). W projektowaniu zieleni ma to bezpośrednie przełożenie na dobór lokalizacji nasadzeń i planowanie prac ziemnych bez ryzyka uszkodzenia infrastruktury.
