KWALIFIKACJA BUD18 - CZERWIEC 2021

PYTANIE NR 3.

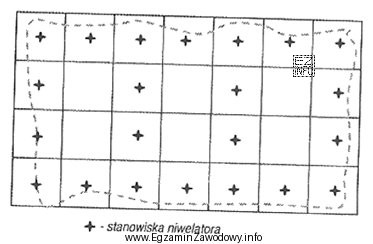

Na zamieszczonym fragmencie szkicu polowego przedstawiono sposób rozmieszczenia stanowisk niwelatora w niwelacji metodą
Ilustracja przedstawia schemat rozmieszczenia stanowisk niwelatora w niwelacji metodą siatki kwadratów.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Metoda siatki kwadratów rozpoznawana jest po regularnym, równomiernym rozmieszczeniu punktów/pól pomiarowych tworzących siatkę na powierzchni terenu. Dla profili podłużnych i poprzecznych stanowiska układają się wzdłuż linii profilu, a przy punktach rozproszonych nie ma regularnej geometrii układu.

Pełne wyjaśnienie:

W niwelacji metodą siatki kwadratów celem jest pozyskanie informacji o wysokościach na całej powierzchni opracowania (np. plac budowy, teren inwestycji). Dlatego punkty pomiarowe oraz stanowiska instrumentu planuje się tak, aby obsłużyć regularny układ – zwykle w wierzchołkach pól siatki lub w punktach siatki, co na szkicu polowym daje wrażenie "kratki" (powtarzalność odległości i kierunków).

Dlaczego "siatki kwadratów" jest poprawne?
Bo kluczową cechą tej metody jest systematyczny, geometrycznie uporządkowany rozkład punktów na obszarze. Taki układ ułatwia późniejsze opracowanie wyników (np. interpolację, warstwice, model terenu) i kontrolę kompletności pomiaru.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • Profile podłużne – pomiar prowadzony jest wzdłuż jednej osi (linii) w celu wyznaczenia przebiegu wysokości w kierunku podłużnym. Na szkicu dominowałby liniowy przebieg punktów i stanowisk, a nie regularna siatka powierzchniowa.
  • Profile poprzeczne – wykonywane są prostopadle do osi (np. drogi), zwykle jako seria przekrojów. Szkic sugerowałby powtarzające się linie przekrojów, a nie równomierną "kratkę" na całej powierzchni.
  • Punkty rozproszone – dobiera się je nieregularnie (w zależności od rzeźby, załamań terenu, potrzeb projektu). Brak tu cechy regularności; układ punktów nie tworzy równych pól siatki.

Wskazówka egzaminacyjna: jeśli na szkicu widzisz równomierne oczka/odstępy i powtarzalny układ punktów – myśl o siatce. Jeśli dominuje jedna oś i linie pomiarowe – to profilowanie. Jeśli punkty są "losowe" i skupione na charakterystycznych miejscach – to punkty rozproszone.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To metoda pomiaru wysokości, w której teren obejmuje się regularną siatką (najczęściej kwadratów), a wysokości wyznacza się w punktach siatki. Ułatwia to opracowanie modelu terenu, warstwic oraz obliczenia robót ziemnych na obszarach o większej powierzchni.
Najczęściej widać powtarzalny, regularny układ punktów i/lub stanowisk tworzący "kratkę". Odstępy są zbliżone, a pomiar obejmuje całą powierzchnię, a nie jedną linię. To odróżnia siatkę od profili i od pomiaru punktów nieregularnych.
Profil podłużny opisuje zmienność wysokości wzdłuż jednej osi (linii). Siatka kwadratów służy do opisu wysokości na powierzchni – dostarcza danych w wielu punktach rozmieszczonych regularnie. Inny jest cel, organizacja pomiaru i sposób prezentacji na szkicu.
Profile poprzeczne to przekroje terenu wykonywane prostopadle do osi obiektu (np. drogi, wału). Zwykle realizuje się je w kilku miejscach wzdłuż osi, aby opisać kształt przekroju. Na szkicu dominują linie przekrojów, a nie regularna siatka punktów.
Gdy trzeba opisać wysokości na większej powierzchni: place budowy, parkingi, boiska, tereny pod niwelację i roboty ziemne. Regularna siatka pomaga kontrolować kompletność pomiaru i ułatwia późniejsze obliczenia (np. powierzchni, objętości, spadków).
To raczej sposób doboru punktów (nieregularny), gdy mierzy się głównie miejsca charakterystyczne: załamania terenu, krawędzie, skarpy. W przeciwieństwie do siatki kwadratów nie ma regularnej geometrii. W zadaniach egzaminacyjnych rozpoznaje się ją po braku powtarzalności układu.
Najczęściej myli się siatkę z profilami, bo oba podejścia mogą mieć wiele punktów. Kluczowe jest sprawdzenie, czy układ jest regularny na powierzchni (siatka), czy liniowy wzdłuż osi (profil). Błędem jest też sugerowanie się pojedynczym fragmentem zamiast całością szkicu.
Szkic polowy dokumentuje organizację pomiaru: rozmieszczenie stanowisk instrumentu, punktów, kierunki celowych i kolejność prac. Dzięki temu można sprawdzić kompletność danych, odtworzyć przebieg pomiaru i poprawnie opracować wyniki w biurze.
Regularność oznacza, że punkty dobrano według z góry przyjętego schematu geometrycznego, a nie "pod teren". Taki schemat jest charakterystyczny dla siatek, bo ma zapewnić równomierne pokrycie powierzchni. Profile i punkty rozproszone są dobierane według osi lub cech terenu.
Ćwicz rozpoznawanie schematów: siatka (kratka), profil (linia osi), przekroje (powtarzalne poprzeczki), punkty rozproszone (nieregularnie). Warto przerobić kilka przykładowych szkiców polowych i umieć nazwać metodę oraz wskazać, jaki jest jej cel w praktyce.
info

To pytanie poprawnie rozwiązuje 41% zdających egzamin. trudne

Specjaliści zwracają uwagę: "Metoda siatki kwadratów rozpoznawana jest po regularnym, równomiernym rozmieszczeniu punktów/pól pomiarowych tworzących siatkę na powierzchni terenu."

Źródła:

  • Janusz B. (red.), "Geodezja inżynieryjna", rozdziały dotyczące niwelacji i pomiarów wysokościowych, Wydawnictwo Naukowe PWN (wydanie zależne od programu nauczania)
  • Zdzisław Adamczewski, "Geodezja inżynieryjna", część o niwelacji i pomiarach realizacyjnych, Wydawnictwo Arkady (wydanie zależne od programu nauczania)

Materiały:

  • Podręczniki z geodezji inżynieryjnej (rozdziały o niwelacji i pomiarach wysokościowych)
  • Skrypty szkolne/techniczne dotyczące niwelacji powierzchniowej i siatek pomiarowych
  • Zestawy przykładowych szkiców polowych: siatka kwadratów vs pomiar profilowy
