KWALIFIKACJA OGR4 - CZERWIEC 2024



PYTANIE NR 7.

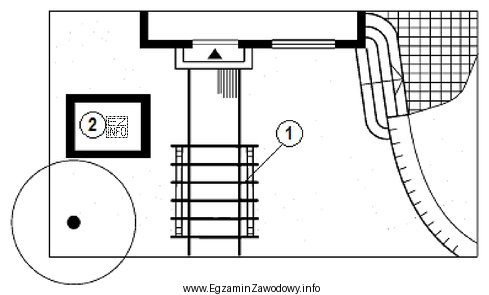

Na zamieszczonym planie zagospodarowania terenu cyfrą 1 oznaczono
Ilustracja przedstawia plan zagospodarowania terenu, który jest częścią egzaminu zawodowego dla technika architektury
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Pergola to element małej architektury – lekka konstrukcja ogrodowa (słupy i belki), często lokowana w strefie wypoczynku i oznaczana na planie jako obiekt kubaturowy/ramowy. Pochylnia i schody są elementami komunikacji, a murek oporowy dotyczy umocnienia różnic wysokości terenu.

Pełne wyjaśnienie:

Pergola jest obiektem małej architektury krajobrazu – zwykle ażurową, lekką konstrukcją z pionowych słupów i poziomych belek, stosowaną jako zadaszenie/przesłona nad przejściem lub miejscem wypoczynku (często pod pnącza). Na planach zagospodarowania może być pokazana jako wydzielony obrys konstrukcji w rzucie lub jako symbol obiektu ogrodowego umieszczony przy tarasie, placu wypoczynkowym czy ciągu spacerowym.

Dlaczego pozostałe odpowiedzi są nieprawidłowe w tym typie rozpoznania:

  • Pochylnia to element komunikacji zapewniający pokonanie różnicy wysokości bez stopni. Na rysunkach jest powiązana z kierunkiem ruchu i spadkiem terenu oraz łączy dwa poziomy.
  • Murek oporowy służy do podtrzymania gruntu przy skarpie/nasypie. Występuje tam, gdzie projekt wskazuje umocnienie terenu; zwykle jest długim elementem liniowym wzdłuż różnicy wysokości.
  • Schody terenowe to ciąg stopni w terenie, również element komunikacyjny. Na planie zwykle kojarzą się z kierunkiem przejścia i miejscem zmiany poziomu, a nie z obiektem rekreacyjnym.

W przygotowaniu do egzaminu warto ćwiczyć odczytywanie kontekstu symbolu: czy element łączy poziomy (pochylnia/schody), stabilizuje grunt (murek), czy stanowi samodzielny obiekt małej architektury (pergola). Zawsze, gdy jest dostępna legenda, należy ją porównać z oznaczeniem na rysunku.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest pergola w architekturze krajobrazu?
Pergola to lekka, zwykle ażurowa konstrukcja ogrodowa ze słupów i belek, stosowana jako zadaszenie lub rama dla roślin pnących. W projektach bywa lokalizowana przy tarasach, alejach lub placach wypoczynkowych jako element małej architektury.
Jak odróżnić pergolę od altany na planie zagospodarowania?
Pergola najczęściej jest pokazana jako otwarta konstrukcja (ramowa/ażurowa) bez pełnych ścian, natomiast altana bywa rysowana jako bardziej "zamknięty" obiekt z wyraźnym obrysem zadaszenia. Kluczowa jest legenda i kontekst funkcjonalny miejsca.
Jak rozpoznać pochylnie na planie zagospodarowania terenu?
Pochylnia to element komunikacji łączący dwa poziomy bez stopni, zwykle wzdłuż ciągu pieszego. Na planie szukaj połączenia między rzędnymi/poziomami, a w dokumentacji – informacji o spadku. Pochylnia nie jest "obiektem rekreacyjnym" jak pergola.
Dlaczego murek oporowy nie jest tym samym co obrzeże rabaty?
Murek oporowy pracuje jako konstrukcja podtrzymująca grunt przy różnicy wysokości (skarpa, tarasowanie), a obrzeże rabaty zwykle tylko oddziela nawierzchnie lub zieleń i nie przenosi istotnych parć gruntu. Na planie murek oporowy wiąże się z ukształtowaniem terenu.
Jakie są typowe funkcje schodów terenowych w ogrodzie?
Schody terenowe służą do wygodnego pokonywania różnic wysokości na ciągach pieszych, np. na skarpach lub tarasach. W projekcie są elementem komunikacji i powinny wynikać z przebiegu ścieżek oraz rzeźby terenu, a nie z potrzeb aranżacyjnych jak pergola.
Kiedy w projekcie stosuje się pergolę zamiast zadaszenia pełnego?
Pergolę stosuje się, gdy potrzebna jest lekka osłona lub konstrukcja pod pnącza, bez pełnego dachu. Daje cień i porządkuje przestrzeń, ale nie chroni tak jak zadaszenie pełne. To częsty wybór w strefach wypoczynku i przy trasach spacerowych.
Co najczęściej myli uczniów w pytaniach o oznaczenia na planie?
Najczęstsza pomyłka to kierowanie się samym kształtem znaku bez analizy kontekstu: czy element łączy poziomy (schody/pochylnia), stabilizuje skarpę (murek oporowy), czy jest obiektem małej architektury (pergola). Pomaga praca z legendą i opisami.
Jak czytać legendę planu zagospodarowania terenu na egzaminie?
Zacznij od identyfikacji grup oznaczeń: komunikacja, zieleń, mała architektura, ukształtowanie terenu. Następnie dopasuj symbol z rysunku do legendy i sprawdź jego położenie. Jeśli legenda jest skrótowa, analizuj funkcję elementu w układzie przestrzennym.
Czy pergola zawsze ma fundament na planie zagospodarowania?
Nie zawsze jest to pokazane na planie zagospodarowania. Plan zwykle prezentuje lokalizację i obrys, a szczegóły posadowienia (np. stopy fundamentowe) mogą być w rysunkach detali lub opisie technicznym. Na egzaminie liczy się rozpoznanie obiektu jako małej architektury.
Jak przygotować się do zadań z rozpoznawania obiektów małej architektury?
Ćwicz na różnych planach i rzutach z legendą: pergole, ławki, altany, schody, pochylnie i murki. Porównuj symbole z kontekstem miejsca (ścieżki, tarasy, skarpy). Dobrą metodą jest robienie własnej "ściągi" z typowych oznaczeń i funkcji.
info

To pytanie poprawnie rozwiązuje 50% zdających egzamin. trudne

Specjaliści zwracają uwagę: "Pergola to element małej architektury – lekka konstrukcja ogrodowa (słupy i belki), często lokowana w strefie wypoczynku i oznaczana na planie jako obiekt kubaturowy/ramowy."
