KWALIFIKACJA BUD14 + BUD15 - CZERWIEC 2019 (test 2)



PYTANIE NR 3.

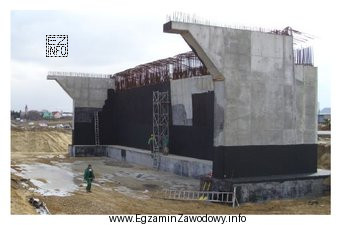

Na zamieszczonym rysunku przedstawiono etap
Ilustracja przedstawia etap wykonywania izolacji przyczółka mostu, co jest związane z kwalifikacją technika robót
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "wykonywania izolacji przyczółka mostu" pasuje, gdy na rysunku widać warstwy izolacyjne/ochronne nakładane na powierzchnię przyczółka.
Pozostałe opcje dotyczą zbrojenia lub szalunków ustroju nośnego, które mają inne cechy (pręty, strzemiona, deskowanie).

Pełne wyjaśnienie:

W zadaniu trzeba rozpoznać etap robót mostowych na podstawie rysunku. Odpowiedź "wykonywania izolacji przyczółka mostu" jest właściwa wtedy, gdy przedstawienie wskazuje na prace polegające na zabezpieczeniu powierzchni przyczółka przed wodą i wilgocią, czyli wykonanie warstwy izolacyjnej (często widocznej jako powłoka/warstwa na ścianie przyczółka, nie jako elementy przestrzenne typu zbrojenie czy deskowanie).

Dlaczego pozostałe odpowiedzi są nieprawidłowe w takim ujęciu?

  • "montażu zbrojenia ustroju nośnego mostu" dotyczy elementów nośnych (np. płyty/pomostu, dźwigarów) i zwykle wiąże się z widocznymi prętami zbrojeniowymi oraz układem konstrukcyjnym typowym dla ustroju nośnego, a nie dla powierzchni przyczółka przygotowywanej pod izolację.
  • "montażu zbrojenia skrzydeł przyczółka mostu" odnosi się do skrzydeł, czyli bocznych ścian/płyt współpracujących z przyczółkiem; charakterystyczne są tam układy prętów w deskowaniu lub przed betonowaniem. Jeżeli rysunek pokazuje warstwę zabezpieczającą, a nie pręty, nie jest to etap zbrojenia.
  • "wykonywania szalunków ustroju nośnego mostu" oznacza montaż deskowań i podpór pod elementy nośne; na rysunkach dominują kształty form, podpory, rygle, płyty szalunkowe. Izolacja przyczółka to inny zakres robót i inna "wizualna" charakterystyka.

Wskazówka egzaminacyjna: przed wyborem odpowiedzi warto nazwać element obiektu (przyczółek/skrzydła/ustrój nośny) oraz rodzaj robót (zbrojenie/szalunek/izolacja). Dopiero potem dopasować to do tego, co rzeczywiście jest przedstawione na rysunku.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest przyczółek mostu i jaką ma funkcję?
Przyczółek mostu to element podporowy na końcach obiektu, który przenosi obciążenia z ustroju nośnego na podłoże i utrzymuje nasypy dojazdowe. W praktyce jest to część konstrukcji szczególnie narażona na wodę i oddziaływania gruntu, dlatego często wymaga izolacji i zabezpieczeń.
Dlaczego wykonuje się izolację przyczółka mostu?
Izolację wykonuje się, aby ograniczyć przenikanie wody i wilgoci do betonu oraz strefy zasypki. Zmniejsza to ryzyko degradacji materiału, korozji zbrojenia i uszkodzeń mrozowych. Izolacja jest też istotna tam, gdzie konstrukcja styka się z gruntem i gdzie może działać woda opadowa lub gruntowa.
Jak rozpoznać na rysunku etap wykonywania izolacji przyczółka?
Najczęściej widać warstwę powłokową lub okładzinową na powierzchni przyczółka, a nie pręty zbrojeniowe czy elementy deskowania. Izolacja jest zwykle przedstawiana jako ciągła warstwa na ścianie (czasem z warstwą ochronną), wykonywana przed zasypaniem strefy przyczółka.
Jakie są różnice między izolacją a szalunkiem w robotach mostowych?
Szalunek to tymczasowa forma do nadania kształtu mieszance betonowej (deski, płyty, podpory). Izolacja to warstwa zabezpieczająca gotową powierzchnię konstrukcji przed wodą i wilgocią. Na rysunku szalunek kojarzy się z elementami konstrukcji pomocniczej, a izolacja z warstwą na powierzchni betonu.
Kiedy zwykle wykonuje się izolację przyczółka w kolejności robót?
Izolację wykonuje się po zakończeniu robót betonowych i po przygotowaniu podłoża (oczyszczenie, wyrównanie, naprawy), a przed zasypaniem strefy przyczółka oraz przed wykonaniem warstw, które utrudnią dostęp do powierzchni. Kolejność może zależeć od projektu, ale zasada jest taka, by izolacja była dostępna do kontroli i odbioru.
Co jest najczęstszą pułapką w pytaniach o etapy robót na rysunku?
Najczęściej myli się podobne wizualnie etapy, np. izolację z warstwą ochronną z elementami deskowania albo zbrojenie skrzydeł zbrojeniem innych części obiektu. Pułapka wynika z tego, że uczący się skupia się na jednym detalu zamiast ustalić najpierw, jaką część mostu przedstawiono.
Czy zbrojenie skrzydeł przyczółka wygląda tak samo jak zbrojenie ustroju nośnego?
Nie. Zbrojenie skrzydeł i przyczółka ma zwykle inną geometrię i rozmieszczenie wynikające z funkcji ścian oporowych i kontaktu z gruntem. Zbrojenie ustroju nośnego (np. płyty pomostu lub dźwigarów) jest związane z przenoszeniem obciążeń ruchomych i ma inną logikę układu prętów.
Jakie elementy robót mogą poprzedzać wykonanie izolacji przyczółka?
Przed izolacją typowo wykonuje się betonowanie elementu, rozszalowanie, ewentualne naprawy ubytków, wyrównanie powierzchni i przygotowanie podłoża pod warstwę izolacyjną. Ważna jest też kontrola, czy powierzchnia jest odpowiednio sucha i czysta, aby izolacja dobrze przylegała.
Dlaczego w zadaniach egzaminacyjnych rozróżnia się przyczółek, skrzydła i ustrój nośny?
Bo to różne części obiektu o innych funkcjach i technologiach wykonania. Egzamin sprawdza, czy potrafisz dopasować roboty do właściwego elementu (np. izolacja przyczółka vs szalunki ustroju nośnego). Błędne rozpoznanie elementu prowadzi do wyboru nieprawidłowej technologii i etapu robót.
Jak uczyć się rozpoznawania etapów robót mostowych na zdjęciach i rysunkach?
Pomaga metoda "3 kroków": (1) rozpoznaj element (przyczółek/skrzydła/ustrój nośny), (2) rozpoznaj rodzaj robót (zbrojenie/szalunek/izolacja), (3) sprawdź, czy to pasuje do typowej kolejności robót. Warto ćwiczyć na zestawach zdjęć z budów i detalach projektowych.
info

Około 46% zdających odpowiada poprawnie na to pytanie. trudne

Materiały:

  • Materiały dydaktyczne z technologii robót budowlanych/mostowych dla technika budownictwa
  • Albumy i opisy etapów robót mostowych (przyczółki, izolacje, zasypki, odwodnienia) – źródła branżowe
  • Dokumentacja projektowa przykładowego obiektu mostowego (rysunki zbrojeniowe, rysunki deskowań, detale izolacji) do ćwiczeń rozpoznawania etapów
