KWALIFIKACJA BUD13 - STYCZEŃ 2018 (test 2)



PYTANIE NR 17.

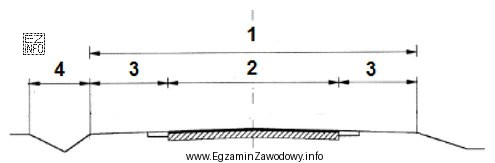

Na zamieszczonym rysunku przekroju poprzecznego drogi urządzenie odwadniające służące do podłużnego odprowadzenia wody oznaczono cyfrą
Ilustracja przedstawia przekrój poprzeczny drogi z zaznaczonymi elementami konstrukcyjnymi.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Urządzenie do podłużnego odprowadzenia wody na przekroju drogi to element, który przechwytuje spływ z jezdni i prowadzi go wzdłuż drogi do wpustu, rowu lub innego odbiornika. Na załączonym rysunku taki element oznaczono cyfrą 4, dlatego ta odpowiedź jest prawidłowa.

Pełne wyjaśnienie:

Pytanie dotyczy rozpoznania na przekroju poprzecznym drogi urządzenia odwadniającego, którego zadaniem jest podłużne (czyli wzdłuż osi drogi) odprowadzenie wody. W praktyce woda z jezdni spływa dzięki spadkowi poprzecznemu do krawędzi, a następnie musi zostać przejęta przez element odwodnienia liniowego i skierowana do miejsca zrzutu (np. do wpustu, rowu lub kanalizacji deszczowej). Taki element pełni funkcję "zbieracza" wody i prowadzi ją wzdłuż drogi.

Na przedstawionym rysunku przekroju element spełniający tę funkcję jest oznaczony cyfrą 4, dlatego jest to odpowiedź poprawna.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • 1 – wskazuje inny element przekroju, który nie odpowiada za podłużne prowadzenie wody (może być związany z konstrukcją nawierzchni lub częścią korpusu drogi). Sama obecność "w pobliżu" odwodnienia nie oznacza funkcji odprowadzenia liniowego.
  • 2 – numer odnosi się do elementu, który nie pełni roli urządzenia odwadniającego wzdłużnego; często mylony jest z odwodnieniem, bo znajduje się w strefie pobocza lub skarpy, ale nie przejmuje przepływu wzdłuż jezdni.
  • 3 – oznacza element, który może odprowadzać wodę lokalnie lub poprzecznie, lecz nie stanowi urządzenia do ciągłego, podłużnego transportu wody wzdłuż drogi.

Wskazówka egzaminacyjna: czytaj treść "od końca" i szukaj w rysunku elementu, który ma charakter ciągły wzdłuż krawędzi jezdni (odwodnienie liniowe). Dopiero potem dopasuj jego numer. To zmniejsza ryzyko pomylenia z rowem, skarpą lub warstwami konstrukcyjnymi.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest podłużne odprowadzenie wody z drogi?
To sposób odwodnienia, w którym zebrana woda jest prowadzona wzdłuż drogi (równolegle do osi jezdni) do odbiornika, np. wpustu, rowu lub wylotu. Najpierw woda spływa poprzecznie do krawędzi jezdni, a potem jest transportowana elementem liniowym.
Jak odróżnić odwodnienie podłużne od poprzecznego na przekroju drogi?
Podłużne odwodnienie to element "ciągły" wzdłuż krawędzi jezdni (zbiera i prowadzi wodę dalej). Poprzeczne dotyczy spadku jezdni i kierowania wody do krawędzi lub przez korpus w poprzek. Na przekroju szukaj elementu zbierającego przy krawędzi.
Jakie elementy najczęściej pełnią funkcję odwodnienia liniowego przy jezdni?
Najczęściej są to różnego rodzaju ścieki/rynny/korytka przy krawężniku albo w strefie pobocza, które przechwytują spływ z nawierzchni. Ich cechą jest to, że tworzą ciąg prowadzący wodę do punktu odbioru, np. do wpustu deszczowego.
Dlaczego spadek poprzeczny jezdni nie jest "urządzeniem odwadniającym"?
Spadek poprzeczny to cecha geometryczna nawierzchni, która ułatwia spływ wody do krawędzi. Nie jest jednak urządzeniem (elementem konstrukcyjnym odwodnienia), bo nie przechwytuje i nie prowadzi wody do odbiornika. Urządzenie odwodnienia to np. element zbierający wodę przy krawędzi.
Czy rów przydrożny to odwodnienie podłużne?
Rów może pełnić funkcję odprowadzenia wody wzdłuż drogi, ale w wielu przekrojach rów jest odbiornikiem lub elementem poza koroną drogi. W pytaniach egzaminacyjnych "urządzenie do podłużnego odprowadzenia" często oznacza element zbierający wodę z jezdni przy jej krawędzi, a nie sam rów.
Jakie błędy najczęściej robi się przy wskazywaniu elementów odwodnienia na rysunku?
Typowe błędy to: pomylenie urządzenia liniowego z warstwą nawierzchni, wskazanie skarpy lub pobocza zamiast elementu zbierającego wodę oraz ignorowanie słowa "podłużnego" w treści. Pomaga zasada: najpierw określ funkcję elementu, potem szukaj go na rysunku.
Kiedy odwodnienie podłużne jest szczególnie ważne na drodze?
Jest kluczowe tam, gdzie woda mogłaby długo zalegać przy krawędzi jezdni: na odcinkach o małym spadku podłużnym, w terenach płaskich, w zabudowie z krawężnikami oraz przy ograniczonych możliwościach odpływu do gruntu. Zapobiega to degradacji nawierzchni i podmywaniu poboczy.
Jak rozpoznać na przekroju element, który "zbiera" wodę z jezdni?
Szukaj elementu położonego przy krawędzi jezdni (często na styku jezdni i pobocza lub przy krawężniku), do którego "schodzi" spadek poprzeczny. Taki element zwykle ma kształt rynny/korytka i stanowi początek drogi wody do dalszego odprowadzenia.
Czy odpowiedź w takim zadaniu zależy od przyjętego standardu rysunkowego?
Tak, numeracja i oznaczenia elementów zależą od konkretnego rysunku i przyjętej konwencji w zadaniu. Dlatego kluczowe jest korzystanie z ilustracji dołączonej do pytania i identyfikowanie elementu po jego funkcji opisanej w treści, a nie po przyzwyczajeniach z innych schematów.
Jak się przygotować do pytań z przekrojów drogowych na egzamin BUD.13?
Ćwicz rozpoznawanie elementów na typowych przekrojach: jezdnia, pobocze, skarpa, rów, ściek/korytko, podbudowa. Ucz się "po funkcji": co zbiera wodę, co ją prowadzi, a co jest odbiornikiem. Rozwiązuj zadania z ilustracjami, bo to najczęstszy format w tej kwalifikacji.
info

To pytanie poprawnie rozwiązuje 50% zdających egzamin. trudne

Według specjalistów z branży: "Urządzenie do podłużnego odprowadzenia wody na przekroju drogi to element, który przechwytuje spływ z jezdni i prowadzi go wzdłuż drogi do wpustu, rowu lub innego odbiornika."

Materiały:

  • Podręczniki i skrypty z podstaw budowy dróg (dział: odwodnienie korpusu drogowego i jezdni)
  • Materiały dydaktyczne do kwalifikacji BUD.13 z zakresu czytania dokumentacji projektowej dróg
  • Ćwiczenia z interpretacji przekrojów poprzecznych: korona drogi, pobocze, rów, ściek, skarpy
