KWALIFIKACJA INF2 + INF3 - STYCZEŃ 2010



PYTANIE NR 1.

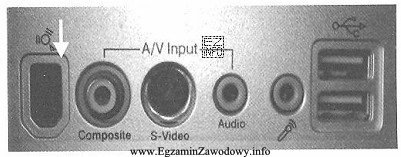

Na zdjęciu jest widoczny tylny panel komputera. Jak nazywa się wejście oznaczone strzałką?
Ilustracja przedstawia tylny panel komputera z różnymi portami wejściowymi i wyjściowymi.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
FireWire to interfejs IEEE 1394. Na panelu rozpoznaje się go po charakterystycznym piktogramie (okrąg z trzema "ramionami" zakończonymi kropkami) oraz kształcie gniazda różnym od USB. Złącza COM i LPT mają zupełnie inne, wielopinowe gniazda typu D-sub.

Pełne wyjaśnienie:

Poprawna odpowiedź to FireWire, czyli interfejs IEEE 1394. Na zdjęciu wskazane jest gniazdo o charakterystycznym kształcie oraz z piktogramem IEEE 1394 (symbol przypominający "Y" w okręgu z trzema punktami na końcach). To właśnie oznaczenie jest najszybszą i najbardziej jednoznaczną wskazówką identyfikacyjną.

Dlaczego pozostałe odpowiedzi nie pasują?

  • COM (RS-232) to port szeregowy typu D-sub (zwykle 9 pinów) o trapezowym kształcie z widocznymi pinami lub otworami. Nie występuje z piktogramem IEEE 1394.
  • USB ma własne logo (trójząb) i inny kształt gniazda. Na zdjęciu logo USB znajduje się przy innych, prostokątnych portach po prawej stronie, więc wskazywany port nie jest USB.
  • LPT (port równoległy) to zwykle 25-pinowy D-sub, wyraźnie większy i wielopinowy; historycznie służył np. do drukarek. Również nie ma oznaczeń IEEE 1394 i nie przypomina wskazanego gniazda.

W praktyce technika informatyka umiejętność rozpoznawania FireWire jest nadal przydatna w serwisie i obsłudze starszego sprzętu audio-wideo (np. zgrywanie materiału z kamer DV) oraz w środowiskach, gdzie spotyka się urządzenia legacy. Na egzaminie warto kierować się nie tylko kształtem portu, ale przede wszystkim ikoną/oznaczeniem standardu obok gniazda.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest FireWire (IEEE 1394) i do czego służyło?

FireWire (IEEE 1394) to szybka magistrala szeregowa używana głównie do transmisji danych audio-wideo.

Stosowano ją m.in. w kamerach DV, interfejsach audio i dyskach zewnętrznych. Wyróżniała się stabilnym przesyłem strumieni (ważne w wideo) oraz charakterystycznym oznaczeniem IEEE 1394 przy porcie.

Jak rozpoznać port FireWire na tylnym panelu komputera?

Najpewniejsza metoda to sprawdzenie piktogramu IEEE 1394 obok gniazda: okrąg z trzema "ramionami" zakończonymi kropkami.

Dodatkowo samo gniazdo ma inny kształt niż USB. Na egzaminie zawsze analizuj jednocześnie symbol i geometrię złącza.

Dlaczego FireWire bywa mylony z USB na zdjęciach złączy?

Bo oba interfejsy są złączami zewnętrznymi i często występują obok siebie na panelu I/O.

Mylenie wynika z heurystyki "najczęściej spotykane = poprawne" (USB). Rozstrzygające są logotypy: USB ma trójząb, a FireWire ma symbol IEEE 1394 (okrąg i trzy odnogi).

Co oznacza symbol IEEE 1394 przy gnieździe?

To oznaczenie standardu FireWire/IEEE 1394, informujące, że dane gniazdo obsługuje tę magistralę.

W praktyce pozwala szybko dobrać właściwy kabel i urządzenie. Na egzaminie takie piktogramy są kluczowe, bo kształty gniazd mogą być podobne, ale symbole zwykle rozstrzygają.

Jak odróżnić port COM od FireWire na panelu komputera?

COM (RS-232) to złącze D-sub, zwykle 9-pinowe, o trapezowym kształcie z widocznymi pinami/otworami.

FireWire jest mniejsze i ma inne wycięcia, a przede wszystkim ma piktogram IEEE 1394. Jeśli widzisz D-sub z wieloma pinami, to nie jest FireWire.

Jak odróżnić port LPT od FireWire na zdjęciu?

LPT to duże złącze D-sub 25-pin (trapez), kojarzone historycznie z drukarkami. Liczba pinów i rozmiar są dużo większe niż w FireWire.

FireWire nie jest D-sub i zwykle ma symbol IEEE 1394. Na zdjęciach LPT jest łatwo rozpoznać po "gęstym" układzie pinów.

Czy FireWire jest jeszcze spotykany w pracy technika informatyka?

Tak, choć rzadko w nowych komputerach. Nadal występuje w starszym sprzęcie profesjonalnym, zwłaszcza audio-wideo (np. archiwizacja i zgrywanie DV).

W serwisie i administracji środowisk mieszanych technik może spotkać takie porty, więc rozpoznawanie ich pozostaje praktyczną umiejętnością.

Jakie urządzenia najczęściej używały FireWire?

Najczęściej spotykało się je w kamerach DV, interfejsach audio oraz niektórych dyskach zewnętrznych i stacjach roboczych do montażu wideo.

Powodem było dobre wsparcie dla transmisji strumieniowej (audio/wideo). Na egzaminie warto kojarzyć FireWire właśnie z zastosowaniami multimedialnymi.

Dlaczego na egzaminie mogą pojawić się złącza "legacy" jak FireWire?

Egzamin INF.2 sprawdza umiejętności serwisowe i administracyjne, a w praktyce często obsługuje się sprzęt różnego wieku.

Rozpoznawanie starszych portów pomaga w diagnostyce, doborze adapterów i ocenie kompatybilności urządzeń. To typowe zadanie w środowiskach heterogenicznych.

Jakie są typowe błędy przy identyfikacji portów na zdjęciach?

Najczęstsze błędy to patrzenie tylko na "ogólny kształt" i ignorowanie symboli, a także automatyczny wybór USB, bo jest powszechne.

Pomaga zasada: najpierw symbol (USB/IEEE 1394), potem dopasowanie kształtu gniazda i kontekstu sąsiednich portów.

info

Statystycznie 66% uczniów zna prawidłową odpowiedź. średnie

Specjaliści zwracają uwagę: "FireWire to interfejs IEEE 1394."
