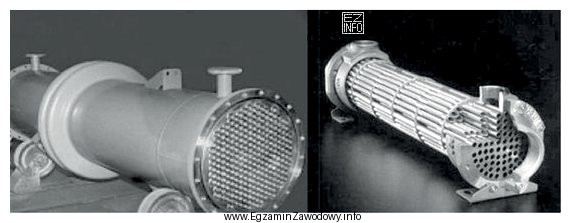

Wymienniki ciepła klasyfikuje się m.in. według konstrukcji, ponieważ budowa determinuje sposób przepływu mediów, możliwości czyszczenia i typowe miejsca awarii. Na zdjęciach elementów konstrukcyjnych szczególnie istotne są cechy rozstrzygające: czy widoczna jest wiązka wielu rur, czy raczej pakiet płyt, kanał spiralny albo układ dwóch współosiowych rur.
Odpowiedź "płaszczowo-rurowego" jest poprawna, gdy elementy wskazują na typową budowę: zewnętrzny płaszcz (korpus), w środku wiązka rurek (często z przegrodami kierującymi przepływem po stronie płaszcza), a całość zamykają dennice oraz występują płyty sitowe mocujące rury. To charakterystyczne dla konstrukcji shell-and-tube, powszechnej w przemyśle chemicznym ze względu na wytrzymałość i szeroki zakres parametrów pracy.
Dlaczego pozostałe odpowiedzi nie pasują:
- "spiralnego" – w wymienniku spiralnym dominują zwinięte kanały tworzące geometrię spirali. Nie ma typowej wiązki wielu prostych rurek osadzonych w płytach sitowych; konstrukcja ma inne, łatwo rozpoznawalne ukształtowanie przepływów.
- "typu rura w rurze" – to najprostsza konstrukcja: jedna rura umieszczona w drugiej (dwa współosiowe przewody). Zwykle brak jest dennic, płyt sitowych i wielorurowej wiązki charakterystycznej dla płaszczowo-rurowego.
- "płytowego" – wymiennik płytowy ma pakiet cienkich, profilowanych płyt ściśniętych w ramie. Kluczowym wyróżnikiem są płyty i uszczelnienia, a nie płaszcz i wiązka rur.
Wskazówka egzaminacyjna: najpierw szukaj cech "unikalnych" (pakiet płyt, spirala, dwie współosiowe rury). Jeśli widzisz wiele rurek i elementy ich mocowania, najczęściej jest to wymiennik płaszczowo-rurowy.
