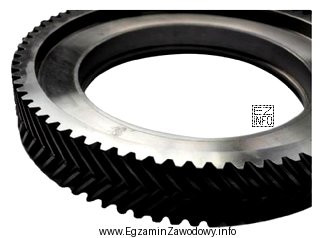

W pytaniu sprawdzana jest umiejętność rozpoznania rodzaju uzębienia koła zębatego na podstawie zdjęcia. Poprawna odpowiedź to zęby daszkowe, czyli uzębienie dwuskośne. Jego cechą rozpoznawczą jest to, że zęby są nachylone w dwóch przeciwnych kierunkach (lewo- i prawoskośnie), a linie zębów spotykają się w okolicy środka wieńca, tworząc wrażenie kształtu "V" (jak daszek).
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Śrubowych – to określenie bywa mylone z uzębieniem skośnym. W praktyce w zadaniach egzaminacyjnych "śrubowe" odnosi się do geometrii zęba o przebiegu śrubowym/helikalnym, ale kluczowe jest to, że nadal jest to pojedynczy kierunek pochylenia. Nie tworzy charakterystycznego "daszka" z dwóch połówek.
- Skośnych – uzębienie skośne ma jeden kierunek pochylenia zębów na całej szerokości wieńca. Nie występuje przełamanie kierunku w środku, więc nie powstaje symetryczny układ dwóch przeciwstawnych skosów.
- Stożkowych – dotyczy kół stożkowych, gdzie wieniec ma kształt stożka i zęby są rozmieszczone na powierzchni stożkowej. Jeśli na zdjęciu widać koło walcowe (typowe dla przekładni walcowych), to "stożkowe" odpada niezależnie od tego, czy zęby są proste, skośne czy daszkowe.
Wskazówka egzaminacyjna: przy rozpoznawaniu uzębienia na zdjęciu szukaj najpierw geometrii korpusu (walcowe czy stożkowe), a potem sprawdź kierunek linii zęba. Jeśli widzisz dwa przeciwne skosy i "grzbiet" pośrodku, to najczęściej jest to uzębienie daszkowe.
