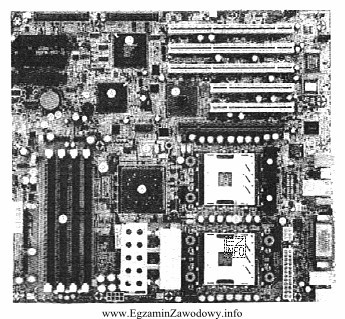

Poprawna odpowiedź to ATX, ponieważ na zdjęciu widać cechy charakterystyczne dla tego standardu, przede wszystkim zintegrowany panel portów wejścia/wyjścia (I/O) na krawędzi płyty. W standardzie ATX tylny blok z portami (np. PS/2, USB, porty komunikacyjne, audio/LAN zależnie od modelu) jest elementem płyty i jest dopasowany do wycięcia w obudowie.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "WTX" – był to format projektowany pod stacje robocze/serwery, bardzo duży i obecnie rzadko spotykany. Sama obecność dwóch gniazd procesora nie oznacza automatycznie WTX, bo płyty dwuprocesorowe często występowały też w odmianach ATX/E-ATX. Kluczowe jest patrzenie na układ krawędzi z I/O i typowy "ATX-owy" układ montażowy.
- "AT" – starszy standard, w którym płyta nie miała zintegrowanego bloku I/O w postaci znanej z ATX; porty były zwykle realizowane na osobnych śledziach, a na płycie charakterystyczne było m.in. inne podejście do wyprowadzeń i zasilania. Widoczny na zdjęciu blok I/O na krawędzi przeczy formatowi AT.
- "NLX" – format projektowany dla komputerów typu slim/low-profile. Typową cechą jest stosowanie karty wznoszącej (riser), do której dopiero podłącza się karty rozszerzeń, a układ płyty jest dostosowany do płaskich obudów. Na zdjęciu widać klasyczne sloty rozszerzeń osadzone bezpośrednio na płycie, co nie odpowiada typowej konstrukcji NLX.
Wskazówka egzaminacyjna: przy rozpoznawaniu formatu najpierw szukaj panelu I/O (zintegrowany zwykle wskazuje ATX i pochodne), potem zwróć uwagę, czy sloty są na płycie czy na riserze (NLX), a dopiero na końcu oceniaj "rozmiar" i nietypowe warianty (WTX).
