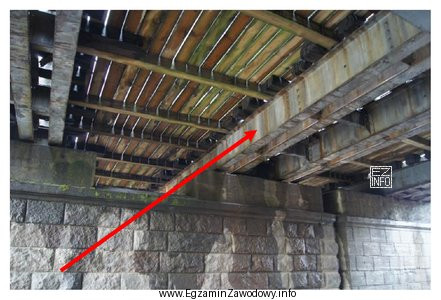

Odpowiedź "blachownicę." jest poprawna, gdy wskazany na zdjęciu element ma postać dźwigara z ciągłym środnikiem z blachy oraz wyraźnymi pasami (górnym i dolnym). Taki ustrój nośny nazywa się blachownicą (dźwigarem blachownicowym). W praktyce konstrukcyjnej blachownice spotyka się m.in. w belkach pomostów, dźwigarach wsporczych oraz elementach przenoszących znaczne momenty zginające.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "kratownicę." wybiera się zwykle wtedy, gdy myli się dźwigar pełnościenny z ustrojem prętowym. Kratownica składa się z prętów tworzących pasy, słupki i krzyżulce, a jej "środnik" nie jest pełną blachą, tylko układem elementów prętowych z widocznymi polami (otworami) między nimi.
- "mostownicę." to określenie kojarzone z konstrukcjami mostowymi, ale nie jest nazwą opisującą typowy kształt dźwigara widocznego na fotografii. W testach rozpoznawania formy elementu kluczowe są cechy geometryczne (pełny środnik vs układ prętów), a nie skojarzenie z miejscem zastosowania.
- "odbojnicę." to element ochronny/bezpieczeństwa (np. zabezpieczający przed uderzeniem), który z definicji nie jest zasadniczym elementem nośnym dźwigara. Na zdjęciach odbojnice mają zwykle postać barier, odbojów lub profili ochronnych, a nie belki nośnej o pasach i środniku.
Wskazówka egzaminacyjna: przy pytaniach "na zdjęciu strzałką oznaczono" najpierw oceń, czy element jest pełnościenny (blachownica), czy prętowy (kratownica). Dopiero potem rozważ nazwy potoczne i funkcjonalne, aby nie wpaść w pułapkę skojarzeń.
