KWALIFIKACJA BUD24 - CZERWIEC 2019

PYTANIE NR 32.
Naprawę muru, którego fragment przedstawiono na fotografii, należy wykonać w wiązaniu

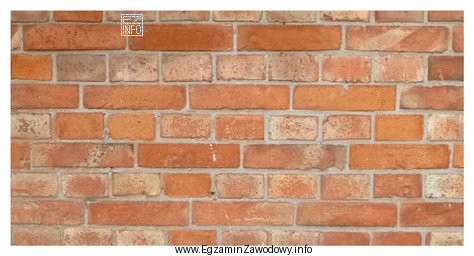

Ilustracja przedstawia fragment muru z cegieł, który jest tematem pytania egzaminacyjnego dotyczącego naprawy muru w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wiązanie muru w naprawianym fragmencie powinno odpowiadać oryginałowi widocznemu na fotografii.
Wiązanie weneckie rozpoznaje się po charakterystycznym układzie wozówek i główek w kolejnych warstwach, zapewniającym prawidłowe przewiązanie. Pozostałe nazwy nie pasują do tego układu na licu.

Pełne wyjaśnienie:

Przy naprawie muru (zwłaszcza w renowacji) podstawową zasadą jest odtworzenie istniejącego układu wiązania w miejscu przemurowania. Dzięki temu zachowuje się ciągłość przewiązania, zbliżoną pracę konstrukcji oraz spójny wygląd lica.

Odpowiedź "weneckim" jest właściwa, jeżeli na fotografii widoczny jest układ charakterystyczny dla tego wiązania, czyli powtarzalny rytm ułożenia cegieł na licu (wozówki i główki w kolejnych warstwach) wskazujący na określony sposób przewiązania muru. W praktyce egzaminacyjnej rozpoznanie polega na analizie tego, czy w danej warstwie dominują wozówki czy główki oraz jak układ zmienia się w warstwach sąsiednich.

Odpowiedź "gotyckim" bywa mylona z innymi wiązaniami, bo nazwa jest częsta w kontekście zabytków, jednak o poprawności nie decyduje skojarzenie historyczne, tylko zgodność układu cegieł z tym, co widać na licu muru. Jeśli rytm na fotografii nie odpowiada wiązaniu gotyckiemu, wybór tej opcji będzie błędem terminologicznym.

Odpowiedź "słowiańskim" również może brzmieć "historycznie", ale bez zgodności z obserwowanym układem na licu nie jest uzasadniona. W pytaniach tego typu kluczowa jest identyfikacja wiązania na podstawie wzoru, a nie epoki obiektu.

Odpowiedź "kowadełkowym" stanowi dystraktor: nazwa nie jest typowym, jednoznacznym określeniem standardowego wiązania ceglanego w tym kontekście egzaminacyjnym, więc wybór tej opcji zwykle wynika z niepewności i zgadywania.

Wskazówka do nauki: ćwicz rozpoznawanie wiązań na zdjęciach: najpierw zaznacz w myślach, gdzie widzisz wozówki (długi bok) i główki (krótki bok), a potem sprawdź, jak układ powtarza się w kolejnych warstwach. To ogranicza zgadywanie i pomaga wybrać poprawną nazwę.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Wiązanie murarskie to sposób ułożenia cegieł w kolejnych warstwach tak, aby mur był przewiązany (stabilny) i miał określony rysunek na licu. Rozróżnia się m.in. układ wozówek i główek oraz powtarzalność wzoru między warstwami.
Wozówka to widoczny na licu dłuższy bok cegły, a główka to krótszy bok. Na zdjęciu szukaj, czy w danej warstwie dominują długie czy krótkie boki oraz jak ten układ zmienia się w warstwach powyżej i poniżej.
Zachowanie wiązania zapewnia zgodne przewiązanie muru i ogranicza ryzyko powstania słabszej strefy w miejscu naprawy. W renowacji ważny jest też efekt estetyczny: inny układ cegieł tworzy widoczną "łatę" na licu elewacji.
Najczęściej myli się nazwy wiązań o podobnym brzmieniu, wybiera się odpowiedź "historycznie pasującą" zamiast zgodnej z układem cegieł oraz pomija analizę sąsiednich warstw. Pomaga świadome policzenie rytmu główek i wozówek.
Nie. Nazwa wiązania nie wynika automatycznie z wieku obiektu. O doborze decyduje to, jaki układ cegieł faktycznie występuje w murze. W renowacji odtwarza się stan istniejący, a nie "pasującą epokę" z nazwy.
Najlepiej pracować na zestawie zdjęć i rysunków wiązań: dla każdej warstwy zaznaczaj, czy widzisz wozówki czy główki, i porównuj warstwy sąsiednie. Rób krótkie notatki: "warstwa 1: …, warstwa 2: …". To utrwala wzór.
Zasadniczo dąży się do odtworzenia istniejącego wiązania. Zmiany rozważa się wyjątkowo, gdy istniejący układ jest błędny konstrukcyjnie lub wynika z wtórnych przeróbek, ale wymaga to decyzji projektowej/konserwatorskiej i spójnej technologii naprawy.
Przewiązanie wpływa na współpracę warstw muru, przenoszenie obciążeń i odporność na spękania. Zły dobór układu cegieł może tworzyć płaszczyzny osłabienia. Dlatego w zadaniach egzaminacyjnych istotna jest poprawna identyfikacja wiązania.
Wtedy warto szukać fragmentu zdjęcia z czytelnymi spoinami i narożami, porównać kilka warstw oraz skupić się na tym, czy pojawiają się główki. Jeśli obraz jest nieczytelny, w praktyce wykonuje się odkrywki, aby ustalić układ przed naprawą.
Poza wiązaniem dobiera się format i barwę cegły, rodzaj zaprawy, szerokość i profil spoin oraz sposób spoinowania. W renowacji liczy się kompatybilność materiałów i wygląd lica, aby naprawa nie odcinała się od otoczenia.
info

To pytanie poprawnie rozwiązuje 45% zdających egzamin. trudne

Eksperci podkreślają: "Pozostałe nazwy nie pasują do tego układu na licu."

Materiały:

  • Podręczniki i skrypty z technologii robót murarskich (rozdziały o wiązaniach ceglanych)
  • Atlas/kompendium detali murów ceglanych i wzorów wiązań (z fotografiami i rysunkami)
  • Materiały dydaktyczne z renowacji murów ceglanych (przemurowania, uzupełnianie ubytków, dobór cegły i zaprawy)
