KWALIFIKACJA INF1 - CZERWIEC 2020 (test 3)



PYTANIE NR 2.

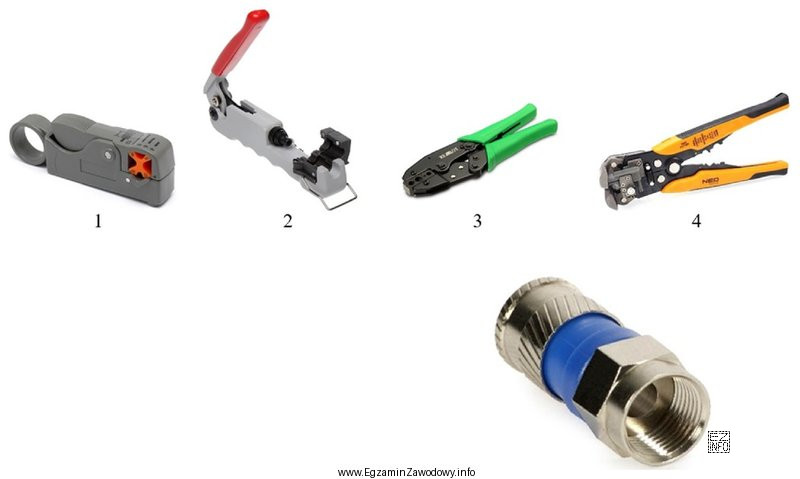

Które narzędzia wykorzystuje się do podłączania kabla koncentrycznego do złącza F przedstawionego na rysunku?
Ilustracja przedstawia cztery narzędzia oraz złącze F, które są istotne w kontekście montażu sieci telekomunikacyjnych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Montaż złącza F na kablu koncentrycznym wymaga przygotowania końca kabla (ściągnięcia powłoki i uformowania ekranu) oraz wykonania właściwego osadzenia złącza zgodnie z jego typem. Dlatego poprawny jest zestaw narzędzi odpowiadający tym dwóm etapom pracy, a pozostałe pary nie obejmują pełnego procesu.

Pełne wyjaśnienie:

Złącze F jest standardowym złączem stosowanym w instalacjach RTV/SAT i TV kablowej. Aby poprawnie podłączyć (zakończyć) kabel koncentryczny złączem F, monter wykonuje przede wszystkim dwie kluczowe grupy czynności:

  • Przygotowanie kabla – zdjęcie zewnętrznej powłoki na odpowiednią długość, odsłonięcie oplotu/folii ekranującej i dielektryka oraz pozostawienie żyły środkowej w prawidłowej długości. Do tego stosuje się narzędzia do obróbki izolacji (ściągacze/strippery, noże monterskie wyspecjalizowane do kabli koncentrycznych).
  • Zamocowanie złącza – w zależności od typu złącza F: nakręcenie, zacisk, albo kompresję. W praktyce monterskiej często używa się narzędzia dopasowanego do danego systemu (np. zaciskarki/kompresora), aby połączenie było mechanicznie trwałe i odporne na wyrwanie oraz zapewniało stabilne parametry elektryczne.

Poprawna odpowiedź wskazuje parę narzędzi, które łącznie pozwalają wykonać pełny proces: od przygotowania kabla do finalnego osadzenia złącza. Pozostałe zestawy są niepoprawne, ponieważ typowo obejmują narzędzia, które nie realizują jednego z etapów (np. nie przygotowują kabla albo nie umożliwiają prawidłowego zamocowania złącza) lub są narzędziami ogólnymi, które nie zapewniają powtarzalności i jakości wymaganej przy złączach koncentrycznych.

Wskazówka egzaminacyjna: gdy pytanie dotyczy montażu złącza na przewodzie, najpierw pomyśl o sekwencji pracy (odizolowanie/ukształtowanie warstw → osadzenie/zakucie), a dopiero potem dopasuj narzędzia. To zmniejsza ryzyko wyboru "na wygląd" bez zrozumienia procesu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest złącze F i do czego się je stosuje?
Złącze F to popularne złącze do kabli koncentrycznych używane w instalacjach RTV/SAT i TV kablowej. Zapewnia połączenie ekranu kabla z masą oraz wyprowadzenie żyły środkowej jako toru sygnałowego. Spotkasz je m.in. przy konwerterach LNB, multiswitchach i gniazdach abonenckich.
Jakie warstwy ma kabel koncentryczny, który zarabia się na złącze F?
Typowy kabel koncentryczny ma żyłę środkową, dielektryk (izolację wewnętrzną), ekran (folia i/lub oplot) oraz zewnętrzną powłokę. Przy montażu złącza F kluczowe jest poprawne odizolowanie powłoki i dielektryka oraz ułożenie ekranu tak, aby nie zrobił zwarcia z żyłą.
Jak działa ściągacz izolacji do kabla koncentrycznego?
Ściągacz izolacji (stripper) wykonuje kontrolowane nacięcia na powłoce i dielektryku na zadane długości. Dzięki temu przygotowanie końcówki kabla jest powtarzalne i szybsze niż nożem. Zmniejsza też ryzyko uszkodzenia żyły środkowej i pogorszenia parametrów połączenia.
Dlaczego do niektórych złączy F potrzebna jest zaciskarka lub kompresor?
Złącza F zaciskane lub kompresyjne wymagają narzędzia, które dociśnie tuleję lub wykona kompresję zgodnie z konstrukcją złącza. Zapewnia to mocne trzymanie kabla, odporność na wyrwanie i stabilny kontakt ekranu. Montaż bez właściwego narzędzia często kończy się luzem, nieszczelnością lub niestabilnym sygnałem.
Jakie błędy najczęściej powodują zwarcie w złączu F?
Najczęściej zwarcie powstaje, gdy pojedyncze druciki oplotu dotkną żyły środkowej, albo gdy ekran jest źle ułożony pod złączem. Problemem bywa też zbyt głębokie nacięcie dielektryka i przesunięcie warstw. Po montażu warto sprawdzić brak zwarcia miernikiem i obejrzeć końcówkę.
Czy złącze F można zamontować samym nożem monterskim?
Technicznie bywa to możliwe w prostych przypadkach, ale ryzyko błędów jest większe: uszkodzenie żyły, zła długość odizolowania, poszarpany ekran. W praktyce zawodowej zaleca się narzędzia dedykowane do kabli koncentrycznych, bo przyspieszają pracę i poprawiają jakość oraz powtarzalność zakończeń.
Kiedy stosuje się złącza F nakręcane, a kiedy kompresyjne?
Złącza nakręcane spotyka się w prostszych i tańszych instalacjach, ale są bardziej wrażliwe na jakość przygotowania kabla. Złącza kompresyjne zwykle dają lepszą trwałość i szczelność, szczególnie w miejscach narażonych na wilgoć lub częste manipulacje. Wybór zależy od wymagań instalacji i osprzętu.
Jak sprawdzić, czy złącze F jest poprawnie zamontowane?
Sprawdź mechanicznie, czy złącze nie obraca się swobodnie i nie zsuwa z kabla. Obejrzyj, czy żyła środkowa ma prawidłową długość i jest prosta, a ekran nie dotyka żyły. Dodatkowo wykonaj pomiar ciągłości i braku zwarcia oraz, jeśli to możliwe, test sygnału w torze.
Dlaczego długość odizolowania kabla ma znaczenie przy złączu F?
Zbyt krótka lub zbyt długa końcówka może pogorszyć kontakt ekranu, spowodować luźne osadzenie złącza albo doprowadzić do zwarcia. Długość wpływa też na to, czy żyła środkowa poprawnie wejdzie w gniazdo urządzenia. Dlatego w praktyce stosuje się narzędzia i szablony zapewniające powtarzalne wymiary.
Jak przygotować się do pytań egzaminacyjnych o narzędzia do złączy F?
Ćwicz rozpoznawanie narzędzi na zdjęciach/rysunkach: stripper do koncentryka, obcinak, zaciskarka/kompresor, narzędzia pomocnicze. Ucz się też procesu krok po kroku: odizolowanie, ułożenie ekranu, osadzenie złącza, kontrola zwarcia. Na egzaminie myśl procesowo, nie tylko "po nazwach".
info

To pytanie poprawnie rozwiązuje 65% zdających egzamin. średnie

W praktyce zawodowej kluczowe jest to, że montaż złącza F na kablu koncentrycznym wymaga przygotowania końca kabla (ściągnięcia powłoki i uformowania ekranu) oraz wykonania właściwego osadzenia złącza zgodnie z jego typem.

Materiały:

  • Instrukcje producentów złączy F (montaż nakręcanych, zaciskanych i kompresyjnych) – karty katalogowe i manuale
  • Materiały szkoleniowe instalacji RTV/SAT dotyczące zarabiania kabli koncentrycznych
  • Podręczniki/notesy monterskie z podstaw narzędzi i technik obróbki przewodów koncentrycznych
