Łączówki LSA należą do złączy typu IDC (insulation displacement contact). Oznacza to, że żyła przewodu jest wciskana w specjalną szczelinę stykową, która przecina izolację i zapewnia kontakt elektryczny bez lutowania. W praktyce poprawne zakończenie na LSA wymaga narzędzia, które:
- dociska żyłę do odpowiedniej głębokości (zapewnia pewny styk),
- nie uszkadza przewodnika przez niekontrolowane zgniecenie,
- najczęściej odcina nadmiar żyły po wciśnięciu.
Taką funkcję spełnia narzędzie uderzeniowe do LSA (często nazywane nożem LSA lub narzędziem Krone). Użycie właściwego narzędzia ogranicza ryzyko słabego kontaktu, przerw okresowych i problemów eksploatacyjnych w torze telekomunikacyjnym.
Dlaczego pozostałe typowe narzędzia bywają błędnie wybierane?
- Zaciskarka do wtyków modularnych jest przeznaczona do zaciskania złączy typu 8P8C/RJ-45 na przewodzie, a nie do wciskania żył w styki IDC na listwie/łączówce.
- Ściągacz izolacji pomaga przygotować przewód, ale sam nie wykonuje połączenia w złączu IDC.
- Lutownica nie jest standardową metodą wykonywania połączeń na łączówkach LSA; dodatkowo lutowanie może pogorszyć niezawodność w takim typie złącza.

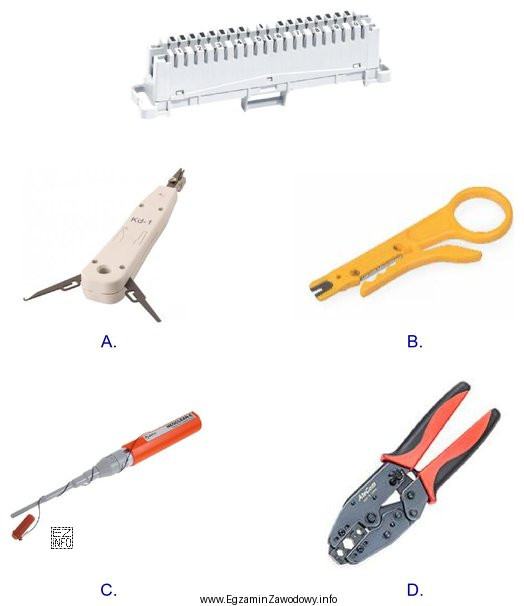

Na egzaminie warto zapamiętać prostą regułę: IDC/LSA = wciskanie żyły narzędziem uderzeniowym. Jeśli na rysunku widać listwę/łączówkę z rowkami na żyły, wybór powinien paść na narzędzie przeznaczone do terminowania IDC.
