KWALIFIKACJA GIW1 - CZERWIEC 2015



PYTANIE NR 14.

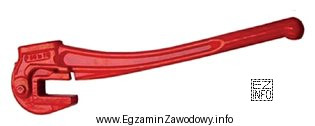

Które narzędzie przedstawione jest na rysunku?
Ilustracja przedstawia narzędzie, które jest kluczem do rozkręcania przewodu pompowego, co jest istotne w kontekście
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Klucz do rozkręcania przewodu pompowego służy do chwytania i odkręcania połączeń gwintowanych przewodu/rur podczas montażu i demontażu zestawu pompowego. Pozostałe odpowiedzi dotyczą innych czynności: demontażu głowicy, podnoszenia przewodu (elewator) lub podparcia żerdzi.

Pełne wyjaśnienie:

W eksploatacji otworowej podczas prac przy zestawie pompowym często wykonuje się montaż i demontaż przewodu pompowego, który jest łączony odcinkami za pomocą połączeń gwintowanych. Do takiej operacji potrzebne jest narzędzie, które zapewnia pewny chwyt i umożliwia bezpieczne przeniesienie momentu obrotowego na element przewodu bez jego przypadkowego ześlizgnięcia.

Dlatego poprawna jest odpowiedź "Klucz do rozkręcania przewodu pompowego": jest to narzędzie przeznaczone właśnie do odkręcania/rozkręcania złączy przewodu w kontrolowany sposób, co ogranicza ryzyko uszkodzenia gwintów i ułatwia rozdzielenie elementów.

Pozostałe propozycje są niepoprawne, bo odnoszą się do innych funkcji:

  • "Klucz do demontażu głowicy pompowej" dotyczy prac na głowicy (innym elemencie układu) i nie jest narzędziem typowo przeznaczonym do rozkręcania przewodu w odcinkach.
  • "Elewator do wyciągania przewodu pompowego" jest narzędziem do podnoszenia/transportu (zawieszania i prowadzenia przewodu), a nie do odkręcania połączeń gwintowanych.
  • "Widełki do podtrzymywania żerdzi pompowych" służą do podparcia lub stabilizacji żerdzi, czyli innego elementu niż przewód pompowy, i nie realizują funkcji rozkręcania.

Wskazówka egzaminacyjna: gdy w treści jest "Które narzędzie przedstawione jest na rysunku?", najpierw ustal, czy narzędzie służy do obracania/odkręcania, czy raczej do podnoszenia albo podparcia. To zwykle rozdziela podobnie brzmiące odpowiedzi.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest przewód pompowy w eksploatacji otworowej?
Przewód pompowy to zespół rur/odcinków prowadzących medium i stanowiących część układu pompowego w otworze. Jest skręcany odcinkami, zwykle na połączeniach gwintowanych, dlatego w praktyce często wykonuje się jego montaż oraz demontaż przy użyciu wyspecjalizowanych narzędzi.
Jak rozpoznać na rysunku klucz do rozkręcania przewodu pompowego?
Rozpoznanie opiera się na funkcji: klucz do rozkręcania ma umożliwić pewny chwyt elementu przewodu i przeniesienie momentu obrotowego na połączenie. Na rysunkach zwykle widać elementy chwytne/ramiona przystosowane do pracy na rurze, a nie mechanizmy zawieszania jak w elewatorze.
Dlaczego do rozkręcania przewodu nie używa się elewatora?
Elewator jest przeznaczony do podnoszenia i zawieszania przewodu, czyli do pracy siłami osiowymi (udźwig, prowadzenie). Rozkręcanie wymaga kontrolowanego momentu obrotowego i odpowiedniego chwytu na elemencie przewodu. Użycie elewatora do odkręcania może być nieskuteczne i niebezpieczne.
Co oznacza rozkręcanie połączeń gwintowanych przewodu pompowego?
To odkręcanie kolejnych odcinków przewodu połączonych gwintem, aby rozdzielić je na krótsze elementy do wyjęcia, transportu lub serwisu. Wymaga narzędzia zapewniającego stabilny chwyt i ograniczającego ryzyko uszkodzenia gwintu, co jest kluczowe dla późniejszego ponownego montażu.
Jakie są typowe błędy przy rozpoznawaniu narzędzi na ilustracjach?
Najczęstsze są: sugerowanie się pojedynczym słowem w odpowiedzi (np. "pompa", "głowica") zamiast funkcją narzędzia, mylenie narzędzi do podnoszenia z narzędziami do odkręcania oraz ignorowanie, czy obiekt jest przeznaczony do chwytu na rurze czy do zawieszania/asekuracji.
Kiedy stosuje się klucz do rozkręcania przewodu pompowego w praktyce?
Stosuje się go podczas prac serwisowych i technologicznych, gdy przewód trzeba rozłączyć na odcinki: przy wyjmowaniu zestawu pompowego, wymianie elementów, remoncie, kontroli szczelności lub przygotowaniu do ponownego montażu. Klucz ułatwia bezpieczne odkręcanie bez "szarpania" połączeń.
Czy widełki do podtrzymywania żerdzi mogą zastąpić klucz do przewodu?
Nie. Widełki służą do podparcia i stabilizacji żerdzi (innego elementu układu) i nie są zaprojektowane do przenoszenia momentu obrotowego potrzebnego do odkręcania połączeń przewodu. Zastępowanie narzędzi niezgodnie z przeznaczeniem zwiększa ryzyko uszkodzeń i wypadków.
Jak odróżnić narzędzie do demontażu głowicy pompowej od narzędzia do przewodu?
Kluczowa jest czynność i obiekt pracy. Narzędzie do głowicy jest powiązane z elementem "głowica" (często inne wymiary i sposób chwytu), a narzędzie do przewodu jest ukierunkowane na odkręcanie odcinków rur/przewodu. W zadaniach egzaminacyjnych warto szukać, czy narzędzie "obejmuje rurę" czy pasuje do elementu głowicy.
Dlaczego na egzaminie często pojawiają się pytania o rozpoznawanie narzędzi?
Bo w pracy górnika eksploatacji otworowej poprawny dobór narzędzi wpływa na bezpieczeństwo, czas operacji i ryzyko uszkodzeń sprzętu. Egzamin sprawdza, czy zdający rozumie zastosowanie osprzętu w realnych czynnościach: montaż, demontaż, podnoszenie, podparcie i serwis elementów układu pompowego.
Jak przygotować się do pytań "Jakie narzędzie jest na rysunku?"?
Najlepiej ćwiczyć na zestawach zdjęć i rysunków narzędzi: kluczy, elewatorów, uchwytów i podpór. Ucz się nie tylko nazw, ale też funkcji: odkręcanie, podnoszenie, podparcie, demontaż. Na egzaminie porównuj każdą odpowiedź z funkcją widocznego narzędzia.
info

Statystycznie 47% uczniów zna prawidłową odpowiedź. trudne

W praktyce zawodowej kluczowe jest to, że klucz do rozkręcania przewodu pompowego służy do chwytania i odkręcania połączeń gwintowanych przewodu/rur podczas montażu i demontażu zestawu pompowego.

Materiały:

  • Instrukcje stanowiskowe i karty technologiczne montażu/demontażu zestawów pompowych stosowane w zakładzie
  • Albumy/atlasy narzędzi i osprzętu do eksploatacji otworowej używane w kształceniu zawodowym
  • Materiał zdjęciowy i rysunkowy narzędzi: klucze do przewodu, elewatory, podpory/uchwyty do żerdzi (ćwiczenia rozpoznawania)
