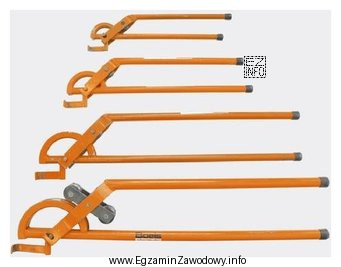

W zadaniach opartych o ilustrację kluczowe jest rozpoznanie funkcji narzędzia po jego elementach roboczych oraz sposobie działania. Odpowiedź "gięcia rur" pasuje do narzędzi, które wymuszają kontrolowany łuk rury (np. poprzez rolki/prowadnice, segment gięcia lub dźwignię), tak aby zmienić kierunek przewodu bez wstawiania dodatkowej kształtki.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "obcinania rur" dotyczy narzędzi tnących: obcinaków krążkowych, nożyc, pił. Ich cechą są elementy skrawające (kółko tnące/ostrze) i prowadzenie po obwodzie, a celem jest rozdzielenie materiału, nie jego odkształcenie.
- "zaciskania rur" kojarzy się z wykonywaniem połączeń (np. zaciskaniem złączek na rurach wielowarstwowych lub miedzianych) przy użyciu zaciskarki i szczęk o określonym profilu. Tu celem jest trwałe połączenie, a nie zmiana geometrii odcinka rury w łuk.
- "zamrażania rur" odnosi się do technologii serwisowej: urządzenia do zamrażania tworzą czop lodowy (w rurach z wodą), aby chwilowo odciąć przepływ bez spuszczania instalacji. To proces termiczny, a nie mechaniczna obróbka kształtu rury.
W praktyce przy doborze narzędzia do gięcia trzeba dodatkowo pamiętać o materiale i średnicy rury oraz o dopuszczalnym promieniu gięcia, bo zbyt mały promień może powodować spłaszczenie, pęknięcie lub zmniejszenie światła przepływu. Na egzaminie warto trenować rozpoznawanie narzędzi "po funkcji": czy narzędzie tnie, łączy, blokuje przepływ, czy kształtuje element.
