PYTANIE NR 21.

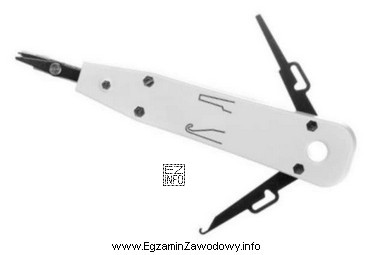

Narzędzie przedstawione na rysunku jest stosowane do
Ilustracja przedstawia narzędzie używane w teleinformatyce, najprawdopodobniej do instalacji przewodów w złączach LSA.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Narzędzie do instalacji przewodów w złączach LSA (IDC) służy do wbijania żył w szczeliny styków w panelach krosowych lub gniazdach, zapewniając jednocześnie prawidłowy docisk i często odcięcie nadmiaru żyły.
Nie jest to ani ściągacz izolacji, ani tester, ani typowa zaciskarka do wtyków RJ45.

Pełne wyjaśnienie:

W okablowaniu strukturalnym spotyka się różne typy zakończeń przewodów, a wraz z nimi różne narzędzia. Złącza typu LSA/IDC (izolacyjno-przecinające) nie wymagają zaprasowywania tulejek ani zaciskania metalowych styków na żyłach. Zamiast tego żyła jest osadzana w szczelinie styku, który przebija izolację i zapewnia kontakt elektryczny. Do tej czynności stosuje się narzędzie przeznaczone do terminacji w LSA/IDC (często nazywane narzędziem uderzeniowym / "punch down").

Dlatego odpowiedź "instalacji przewodów w złączach LSA" jest właściwa: opisuje dokładnie typową czynność wykonywaną przy montażu przewodów w panelach krosowych, gniazdach teleinformatycznych i podobnych elementach pasywnych.

  • "ściągania izolacji z kabla" jest błędne, bo do zdejmowania izolacji używa się ściągaczy (stripperów). Narzędzie do LSA/IDC nie służy do zdejmowania izolacji z całego odcinka – w złączach IDC izolacja jest przebijana w miejscu styku.
  • "sprawdzania poprawności połączenia" jest błędne, bo weryfikacja toru (ciągłość, mapowanie par, zwarcia, zamiany) wymaga testera okablowania, a nie narzędzia do terminacji.
  • "zaciskania wtyków RJ45" jest błędne, bo wtyki modularne RJ45 zaciska się zaciskarką, która zaprasowuje styki wtyku oraz często dociska odgiętkę. Złącza LSA/IDC mają inną konstrukcję i inną technikę montażu.

Wskazówka egzaminacyjna: jeśli na ilustracji widać narzędzie z wąską końcówką/nasadką przeznaczoną do "wpychania" żyły w szczelinę, kojarz je z panelem krosowym/gniazdem i złączami IDC. Jeśli natomiast widać szczęki do wtyku modularnego, to będzie zaciskarka do RJ45.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest złącze LSA i gdzie się je spotyka?
Złącze LSA (często traktowane jako odmiana złącza IDC) to sposób terminacji żył, w którym styk przebija izolację i dociska żyłę w szczelinie. Spotyka się je w panelach krosowych, modułach keystone oraz gniazdach teleinformatycznych w instalacjach LAN.
Jak działa narzędzie do złączy LSA (punch down)?
To narzędzie wciska żyłę w szczelinę styku IDC/LSA, zapewniając właściwy docisk i kontakt elektryczny. W wielu wersjach ma mechanizm "udarowy" oraz nożyk, który może odciąć nadmiar przewodu po prawidłowym osadzeniu żyły.
Dlaczego nie trzeba zdejmować izolacji przy złączach IDC/LSA?
W złączach IDC/LSA styk jest zaprojektowany tak, aby sam przebić izolację w punkcie kontaktu. Dzięki temu montaż jest szybszy i mniej podatny na błędy związane z nieprawidłowym odizolowaniem. Nadal trzeba jednak poprawnie ułożyć żyły i nie rozplatać par zbyt mocno.
Czy do panelu krosowego używa się zaciskarki RJ45?
Zwykle nie. Zaciskarka RJ45 służy do zaciskania wtyków modularnych na końcu przewodu. Panel krosowy i większość gniazd instalacyjnych wykorzystuje złącza IDC/LSA, gdzie żyły osadza się narzędziem do terminacji (punch down), a nie zaciska jak wtyk RJ45.
Jakie są typowe błędy przy instalacji przewodów w złączach LSA?
Najczęstsze to nadmierne rozplecenie par, złe ułożenie żył w rowkach (pomylenie kolejności), niedociśnięcie żyły do końca oraz uszkodzenie żyły przez użycie niewłaściwego narzędzia. Skutkiem są przerwy, zwarcia lub pogorszenie parametrów transmisyjnych.
Jak odróżnić narzędzie LSA od ściągacza izolacji na zdjęciu?
Narzędzie LSA zwykle ma smukłą końcówkę do wciskania pojedynczych żył w złącze oraz często element tnący. Ściągacz izolacji ma szczęki/ostrza dopasowane do średnicy przewodu i służy do zdejmowania powłoki z odcinka kabla, a nie do pracy na pojedynczych stykach złącza.
Kiedy stosuje się tester okablowania zamiast narzędzia LSA?
Tester stosuje się po wykonaniu zakończeń przewodów, aby sprawdzić ciągłość, mapę par, zamiany, zwarcia i ewentualnie długość toru. Narzędzie LSA jest używane w trakcie montażu (terminacji) żył w złączach, a tester służy do weryfikacji poprawności wykonanego połączenia.
Jak przygotować skrętkę do zakończenia w złączu LSA?
Najpierw zdejmuje się powłokę zewnętrzną na odpowiedniej długości, zachowuje możliwie krótki odcinek rozplecenia par i układa żyły zgodnie z oznaczeniami (np. standard T568A lub T568B na elemencie). Następnie żyły osadza się narzędziem do IDC/LSA i usuwa nadmiar.
Czy złącza LSA występują tylko w sieciach komputerowych?
Nie. Złącza typu IDC/LSA są znane także w telekomunikacji (np. na listwach rozdzielczych) i w różnych instalacjach niskoprądowych. W sieciach LAN są bardzo częste w elementach stałej instalacji, takich jak panele krosowe i gniazda ścienne.
Jakie pytania egzaminacyjne mogą dotyczyć narzędzia do LSA?
Typowe zadania to rozpoznanie narzędzia i jego zastosowania, wskazanie elementu, w którym się go używa (panel, gniazdo), oraz odróżnienie od zaciskarki RJ45, ściągacza izolacji i testera. Często sprawdzana jest też znajomość zasad terminacji i typowych błędów montażowych.
