KWALIFIKACJA INF5 - STYCZEŃ 2021



PYTANIE NR 35.

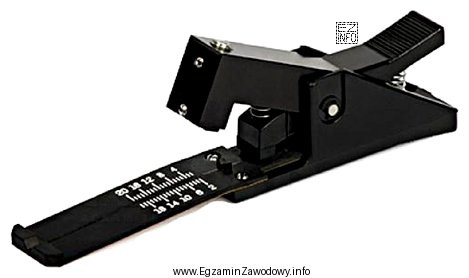

Narzędzie przedstawione na rysunku przeznaczone jest do
Ilustracja przedstawia narzędzie używane w technice szerokopasmowej komunikacji elektronicznej, przeznaczone do docięcia
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Narzędzie do docięcia włókna tuż przed spawaniem służy do wykonania precyzyjnego, możliwie prostopadłego i gładkiego czoła włókna.
To krytyczny etap przed spawem, bo wpływa na jakość złącza, tłumienność i powstawanie odbić. Pozostałe odpowiedzi dotyczą innych narzędzi i etapów pracy.

Pełne wyjaśnienie:

W przygotowaniu włókna światłowodowego do spawu kolejne kroki obejmują m.in. usunięcie powłok ochronnych, oczyszczenie włókna oraz precyzyjne docięcie (cleaving) tuż przed wykonaniem spawu. Właśnie temu służy narzędzie opisane w odpowiedzi: jego zadaniem jest uzyskanie możliwie równego i prostopadłego czoła włókna. Taki przekrój ułatwia poprawne zestawienie rdzeni w spawarce i zmniejsza ryzyko strat oraz wad spawu.

Odpowiedź "ściągania powłok z włókna światłowodowego" dotyczy ściągaczy (stripperów) do powłok/bufora. To etap wcześniejszy: powłoki usuwa się, aby odsłonić czyste włókno, ale samo usunięcie powłoki nie zapewnia prawidłowego czoła do spawu.

Odpowiedź "cięcia wzmocnienia kevlarowego kabla światłowodowego" wskazuje na nożyce do kevlaru (aramidu), używane przy obróbce konstrukcji kabla. Kevlar jest włóknem wzmacniającym i tnie się go innym narzędziem niż samo włókno szklane; nie jest to czynność wykonywana "tuż przed spawem" w rozumieniu przygotowania samego końca włókna.

Odpowiedź "zaciskania osłony spawu światłowodowego" nie opisuje typowej funkcji podstawowego narzędzia przygotowującego włókno. Osłona spawu (najczęściej tulejka termokurczliwa ze wzmocnieniem) jest zabezpieczana po wykonaniu spawu i obkurczana/zgrzewana w grzałce spawarki lub dedykowanym podgrzewaczu, a nie "zaciskana" jak złączka mechaniczna.

Na egzaminie warto kojarzyć narzędzia z etapem pracy:

  • ściągacz powłok – przed czyszczeniem,
  • nożyce do kevlaru – przy obróbce kabla,
  • obcinak/cleaver – bezpośrednio przed spawem,
  • osłona spawu – po wykonaniu spawu, podczas zabezpieczania złącza.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest docięcie włókna światłowodowego przed spawaniem?
To wykonanie precyzyjnego czoła włókna (tzw. cleaving) bezpośrednio przed spawem. Celem jest uzyskanie równej, możliwie prostopadłej powierzchni, aby rdzenie dobrze się zestawiły w spawarce i żeby ograniczyć straty oraz wady spawu.
Dlaczego włókno docina się tuż przed wykonaniem spawu?
Bo czoło włókna szybko może ulec zabrudzeniu lub mikrouszkodzeniom. Docięcie tuż przed spawaniem zwiększa szansę na czyste, równe zakończenie, co zwykle przekłada się na lepszą jakość połączenia i mniejszą tłumienność w torze optycznym.
Jak odróżnić obcinak do włókna od ściągacza powłok?
Ściągacz ma szczęki/otwory o określonych średnicach do zdejmowania powłok i zwykle "zrywa" warstwę ochronną. Obcinak (cleaver) służy do wykonania równego czoła włókna i często ma prowadnicę oraz element dociskowy, a nie otwory do powłok.
Co oznacza kevlar w kablu światłowodowym i po co się go tnie?
Kevlar (aramid) to włókno wzmacniające, które zwiększa wytrzymałość kabla na rozciąganie. Podczas przygotowania kabla do zakończenia lub spawania trzeba go przyciąć, ale robi się to nożycami do kevlaru, a nie narzędziem do docięcia samego włókna szklanego.
Jakie są skutki źle dociętego włókna przed spawem?
Nierówne lub skośne czoło może utrudnić prawidłowe zestawienie włókien w spawarce i spowodować większe straty na złączu. W praktyce może to oznaczać wyższą tłumienność, gorszą stabilność połączenia i większe ryzyko nieudanego spawu.
Czy osłonę spawu światłowodowego się zaciska?
Najczęściej nie "zaciska" się jej jak złączki. Typowa osłona spawu to tulejka termokurczliwa ze wzmocnieniem, którą zakłada się na włókno przed spawem, a po spawaniu obkurcza w grzałce (często wbudowanej w spawarkę). To etap zabezpieczenia, nie przygotowania czoła.
Jakie narzędzia są potrzebne do przygotowania włókna do spawu?
Zwykle potrzebujesz: narzędzia do usunięcia powłok (ściągacz), środków do czyszczenia i bezpyłowych chusteczek oraz narzędzia do precyzyjnego docięcia (obcinak/cleaver). Dopiero po tych krokach wykonuje się spaw, a następnie zabezpiecza go osłoną.
Kiedy używa się nożyc do kevlaru w instalacjach światłowodowych?
Gdy obrabiasz konstrukcję kabla: zdejmujesz płaszcz i przygotowujesz elementy wzmacniające do ułożenia w kasecie lub przełącznicy. Kevlar nie jest samym włóknem transmisyjnym, więc jego cięcie dotyczy mechaniki kabla, a nie końcowego przygotowania czoła włókna do spawu.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu narzędzi światłowodowych na zdjęciach?
Najczęściej myli się ściągacz powłok z obcinakiem do włókna, bo oba narzędzia bywają małe i "szczypcowe". Innym błędem jest utożsamienie każdego narzędzia tnącego z cięciem kevlaru. Pomaga skojarzenie funkcji z etapem pracy: powłoki, czyszczenie, docięcie, spaw, osłona.
Jak przygotować się do pytań egzaminacyjnych o spawanie światłowodów?
Ucz się sekwencji czynności i rozpoznawania narzędzi: ściąganie powłok, czyszczenie, docięcie (cleaving), spawanie, zabezpieczenie osłoną. Na testach często sprawdza się, czy umiesz powiązać narzędzie z konkretnym etapem, a nie tylko z ogólną "obróbką kabla".
info

Około 43% zdających odpowiada poprawnie na to pytanie. trudne

Specjaliści zwracają uwagę: "Pozostałe odpowiedzi dotyczą innych narzędzi i etapów pracy."

Materiały:

  • Instrukcje producentów spawarek światłowodowych i obcinaków (cleaverów) – rozdziały o przygotowaniu włókna
  • Materiały szkoleniowe z podstaw spawania światłowodów (przygotowanie, czyszczenie, cleaving, kontrola jakości)
  • Karty katalogowe narzędzi monterskich do światłowodów (ściągacze, nożyce do kevlaru, obcinaki/cleavery, zestawy do osłon spawu)
